Внутренние лестницы в модульном доме

Вертикальная застройка намного компактнее горизонтально ориентированных помещений. При наличии мансарды, второго этажа модульные дома нуждаются в специальных системах межуровневых коммуникаций – внутренних лестницах.

Существует классификация этих элементов здания по нескольким признакам. От выбора зависит качество проживания членов семьи, их безопасность.

Классификация лестниц

Внутренние лестницы общего назначения имеют собственную классификацию внутри своей категории:

• тип несущего элемента – консольные, настенные, тросовые подвесные, на больцах, тетивах, косоурах, стойках;
• материальное исполнение – стальной прокат, пиломатериалы, гнутый профиль, пластик, стекло бетон/железобетон;
• наличие подступенка – открытого, закрытого типа;
• геометрия в плане – винтовая, одно/много маршевая, забежная, поворотная, с площадками, взвитая, пирамидальная, угловая, круговая;
• способ строительства – монолитные, сборные, сварные, наборные.

Самыми компактными считаются винтовые конструкции. Прямые лестницы удобнее в эксплуатации, но занимают много места. Поэтому обычно используются поворотные модификации с прямыми, забежными ступенями.

По умолчанию модульные жилые здания имеют каркасные стены, не пригодные для монтажа настенных и консольных межуровневых коммуникаций. Все оставшиеся варианты несущих элементов используются в полном объеме.

Конструкционные материалы

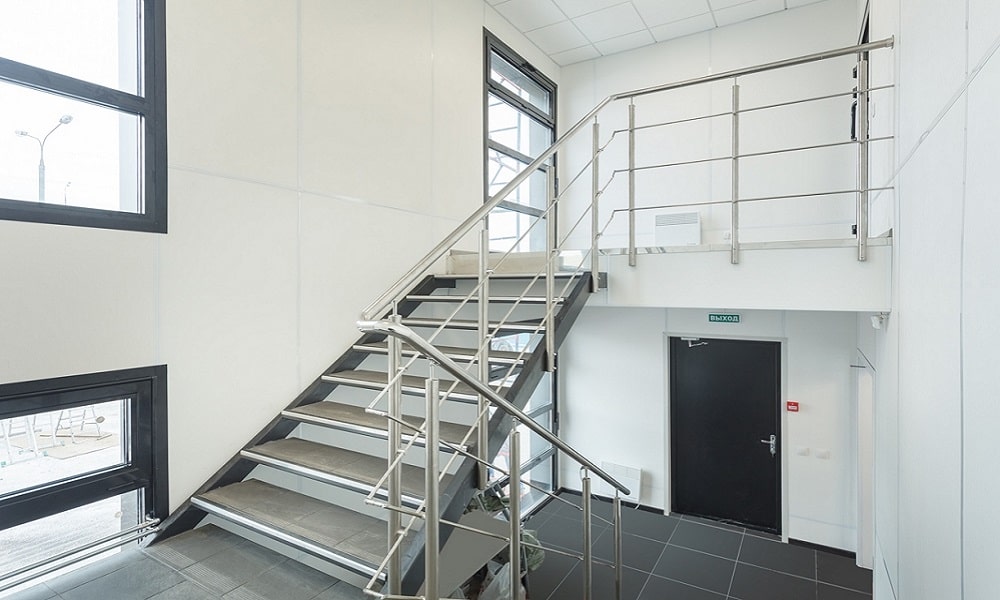

Сборочные единицы модульного коттеджа – блок контейнеры – имеют стальной каркас. Поэтому при реализации проектов часто используются сварные лестницы металлические ступени которых обшиваются деревом, плиткой. Небольшие модульные дачи из деревянных бытовок комплектуются конструкциями из аналогичного материала.

Полимерные материалы и стекло используются только в индивидуальных проектах под ключ при достаточной квалификации сотрудников монтажных бригад.

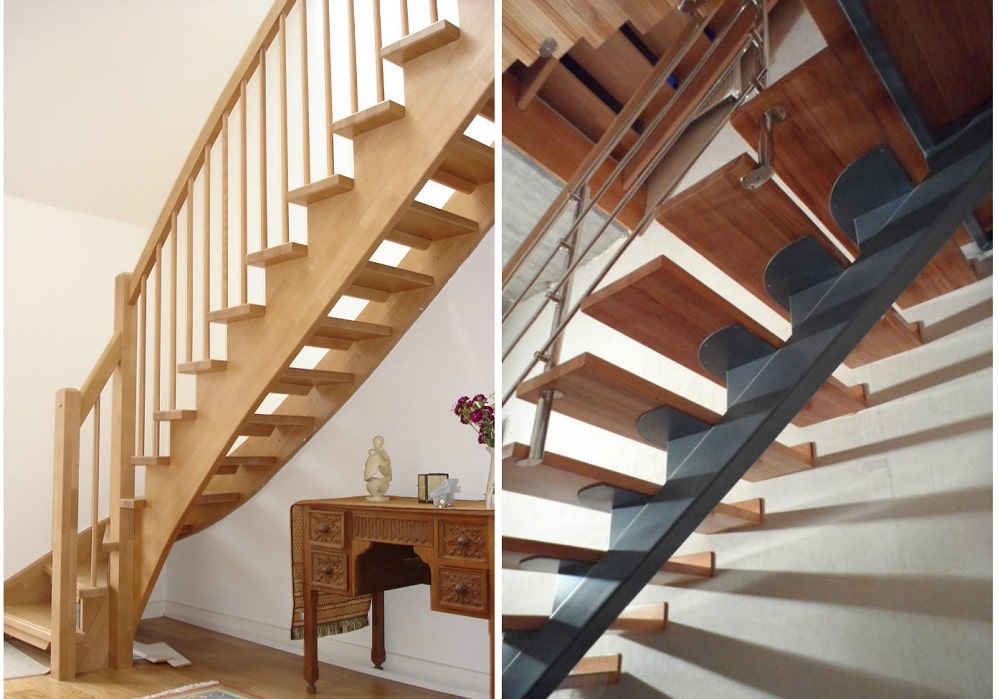

Лестницы на косоурах

Несущим элементом конструкции является наклонная балка, нижним концом упирающаяся в пол, верхним краем лежащая на балке перекрытия. Ступени расположены сверху балки:

• на сварных конструкциях привариваются полки для проступи или балка сваривается из кусков зигзагообразно;
• деревянные балки имеют пропилы под прямым углом для проступей и подступенков.

Стандартным вариантом является наличие двух косоуров по бокам, на которые ступени опираются краями. Более элегантным решением для внутренних интерьеров помещений считаются лестницы на одном центральном косоуре. В этом случае размер поддерживающей площадки под ступень увеличивается.

Деревянные балки косоуров не нужно декорировать дополнительно. Сварные конструкции обычно окрашиваются перед монтажом проступей, подступенков. Эти варианты считаются самыми надежными. Кроме прямых и поворотных модификаций существуют полукруглые модели на косоурах. Они стоят очень дорого, так как балки из дерева изгибаются винтом по специальной технологии, балки из металлопроката формируют методами горячей деформации.

Лестницы на тетивах

По аналогии с предыдущим вариантом тетивы тоже являются наклонными балками, но не имеют вырезов на верхней плоскости. Проступи и подступенки примыкают к боковым поверхностям балок, поэтому каждая ступень имеет с двух сторон готовые наклонные площадки для крепления балясин.

Количество косоуров всегда парное, проступи могут фиксироваться к ним несколькими способами:

• установка в прорезной паз;
• опирание на планку, прикрученную саморезами к тетиве;
• фиксация уголками снизу или сверху;
• врезка в паз перед установкой тетив;
• стягивание шпильками с двух сторон или насквозь.

Лестницу на тетивах гораздо легче декорировать снизу, так как все ее элементы находятся в одной плоскости. Их можно обшить листовым материалом. Перекрытия модульных зданий собраны по балкам. Поэтому с опиранием, примыканием косоуров и тетив проблем не возникает в принципе.

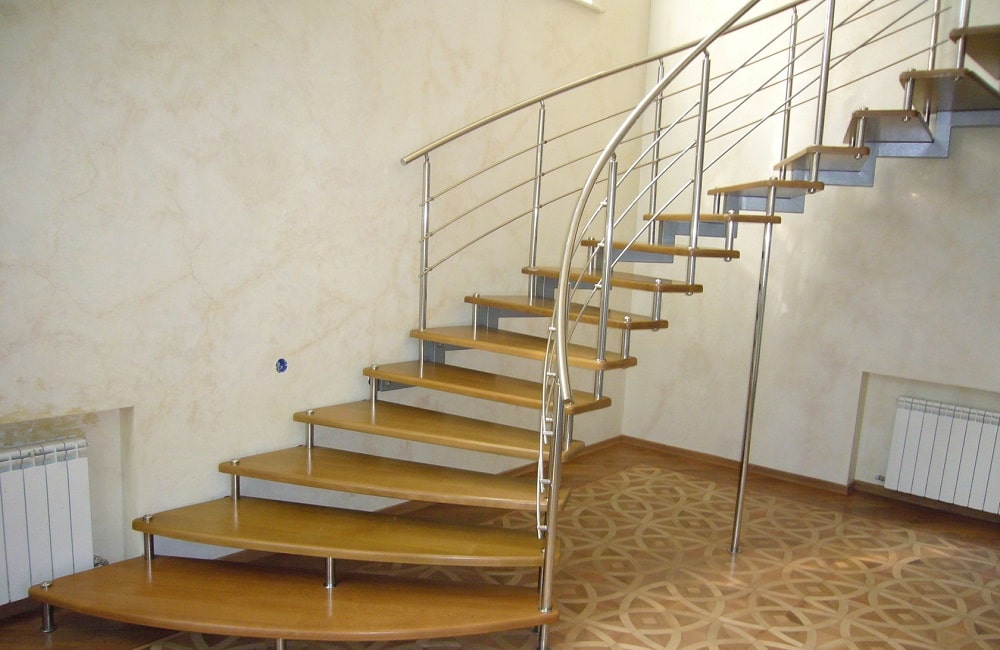

Больцевые лестницы

Эффектом воздушности обладают, не содержащие подступенков, больцевые лестницы. Ступеньки опираются друг на друга через два цилиндрических элемента – больца. Конструкция жестко стянута резьбовыми соединениями, упирается верхним краем в балку перекрытия, закреплена снизу к элементам чистового, чернового пола.

В чистом виде больцевые конструкции встречаются редко. Обычно один их край крепится к стене или вмуровывается в нее консольно. Либо используется опирание на трубчатые стойки, подвешивание на тросах, трубах к потолку.

Винтовая лестница

Чаще всего опорным элементом винтовой лестницы является центральный столб, стойка. Подступенки отсутствуют, используются конусные проступи забежного типа. Конструкция винтовой лестницы на центральной стойке больцевая:

• с внешней стороны используется классическая схема – опирание верхней ступени на нижнюю через больц;
• с внутренней стороны все больцы нанизаны на один столб, расположены на единой вертикальной оси.

Реже применяется конструкция винтовой лестницы на тетивах. Для обеспечения безопасности пользователей подступенки здесь так же не используются.

Основным минусом винтовой модели является невозможность подъема в верхний уровень тяжелой мебели. Этот недостаток полностью компенсируется положительными качествами конструкции:

• высокая декоративная ценность;
• низкий расход полезного пространства;
• возможность расположения коммуникации в обычно не используемых «мертвых» зонах помещений;
• небольшие размеры люка;
• абсолютная безопасность пользователей.

В базовой комплектации двух, трехэтажные модульные здания из блок контейнеров содержат только лестницы на косоурах или тетивах. Винтовые конструкции придется заказывать отдельно. Устанавливаются внутренние лестницы в сборочные единицы на заводе, чтобы не тратить время на их монтаж на объекте.
