Технология каркасного строительства Платформа

Возвести каркасный коттедж из одинакового комплекта пиломатериалов можно несколькими способами – по методу фахверка, технологии Балун и Платформа, из щитов заводской готовности. Поэтажное строительство каркасных домов по методу Платформа обходится дешевле прочих вариантов, но зависит от погодных условий.

Технология Платформа

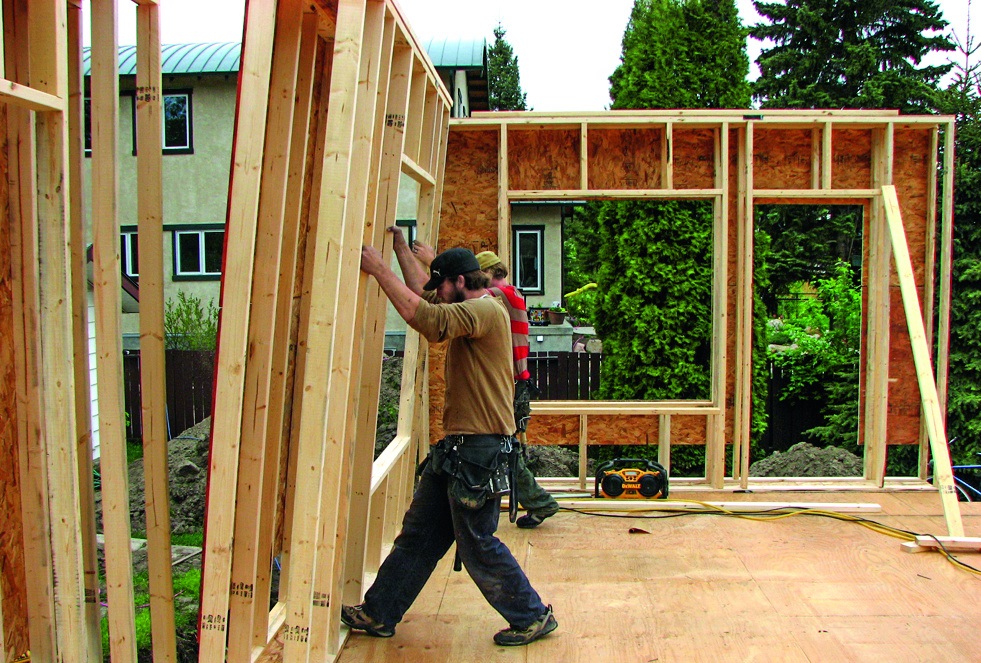

Согласно названию метода строительства, на фундаменте вначале собирается платформа из нижней обвязки и чернового пола. Затем на импровизированном столе последовательно собирают стены в горизонтальном положении, поднимают их вертикально. Затем стены крепят между собой по углам, получая жесткую пространственную коробку.

Второй, третий этаж сооружаются тем же самым способом, не нужна аренда кранов, прочего грузоподъемного оборудования. Обходится дачный домик под ключ недорого при условии близости сырьевой базы.

Особенности метода

Отличительными признаками технологии Платформа от прочих методов строительства каркасного здания являются:

• доставка стройматериалов на объект, строительство по месту;
• элементы силового каркаса равномерно распределены по стенам, дублируются;
• пространственная жесткость каркаса возможна лишь после установки всех стен;
• наружная обшивка производится в горизонтальном положении на этапе сборки стен.

Преимущества метода Платформа выглядят следующим образом:

• высокая технологичность сборки;
• отсутствие грузоподъемных механизмов;
• снижение сроков ввода в эксплуатацию здания;
• запас надежности и стабильность геометрии;
• высокий эксплуатационный ресурс, ремонтопригодность.

Недостатками технологии являются:

• перерасход конструкционного материала, метизов;
• погодозависимость;
• необходимость точных расчетов в специальных программах.

При наличии проекта, изготовленного квалифицированным специалистом, собрать деревянные дома по методу Платформа могут застройщики без профильного образования и опыта строительных работ.

Конструкционные материалы

Если застройщик выбрал технологию возведения каркасного коттеджа Платформа, следует учесть следующие проблемы:

• в смету заложено количество пиломатериалов без учета отходов раскроя;
• утеплитель закладывается в ячейки каркаса, стойки, ригели и балки становятся мостиками холода;
• необходим дополнительный контур теплоизоляции снаружи – вентфасад.

Разновидностью технологии Платформа являются щитовые дома из бруса и доски. Однако стены для них изготавливаются промышленным способом. Что позволяет снизить расход конструкционного материала и накладные расходы:

• отходы раскроя и обрезки бруса не учитываются в себестоимости домокомплекта;
• щиты можно монтировать в любую погоду без снижения качества материалов и конструкций здания;
• доставка щитов в пятно застройки силами производителя всегда стоит дешевле услуг транспортных компаний.

При сборке щитов индустриальным способом подразделения ОТК исключают брак и технологические ошибки. Повышается эксплуатационный ресурс здания.

Узлы соединения элементов силового каркаса

Метод сборки каркасного коттеджа Платформа минимизирует работы на высоте. В проект можно заложить более надежные узлы сопряжения элементов силового каркаса. В горизонтальном положении их проще реализовать без ошибок и снижения запаса прочности.

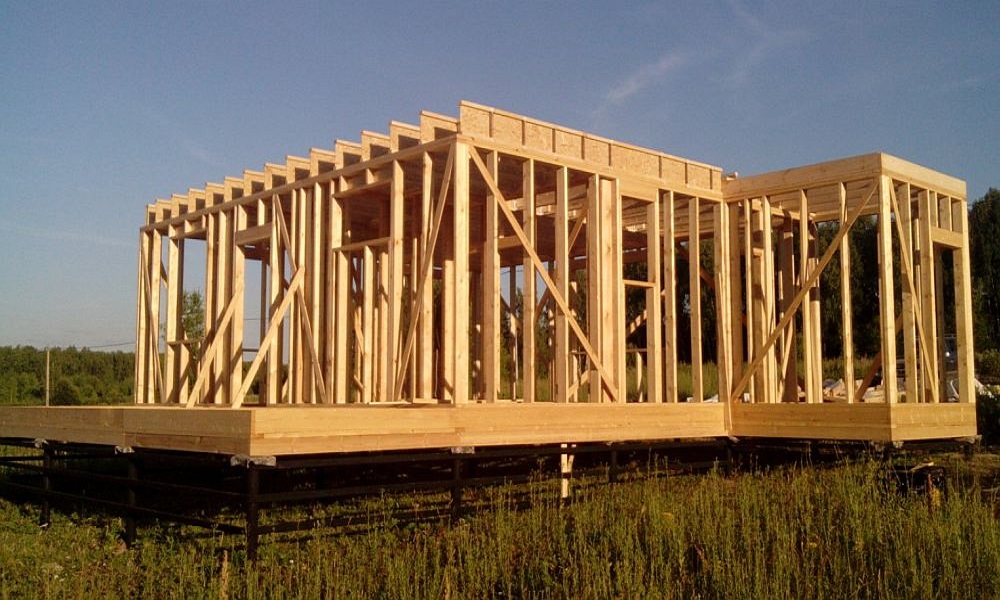

Нижняя и поэтажная обвязка дома дублируется балками отдельных стен, по углам здания используется по две стойки. Снижаются конструкционные нагрузки, уменьшается сечение стоек, ригелей над оконными и дверными блоками.

Каркасная технология создавалась, как бюджетная альтернатива срубам из бруса и бревна:

• жесткий силовой каркас обеспечивает несущую способность здания;
• пространственная конструкция из стоек, балок и ригелей воспринимает нагрузки от веса кровли, стропильной системы и перекрытий;
• происходит равномерное перераспределение конструкционных и эксплуатационных нагрузок, и передача их на фундамент коттеджа;
• стены можно обшить листовыми материалами, не обладающими самонесущими свойствами.

В технологии Платформа самонесущими являются все стены, а не каркас. С одной стороны, это приводит к увеличенному расходу конструкционного материала. С другой стороны, обеспечивается многократный запас надежности, удобство сборки вертикальных ограждающих конструкций в горизонтальном положении.

Приспособление для подъема стен

Основной проблемой в методике возведения каркасной постройки методом Платформа остается подъем стены из горизонтального положения в вертикальное. Для этого используется приспособление «удочка»:

• брус или доска стены, являющаяся нижней балкой, укладывается на место будущей эксплуатации;
• фиксируется шарнирно в нескольких местах дверными петлями к брусу нижней обвязки здания;
• на платформу аналогичным образом (шарнирно) крепится брус посередине верхней балки горизонтально лежащего щита;
• в верхней части «удочки» имеется ограничитель (доска, закрепленная под прямым углом), и блок талевой системы.

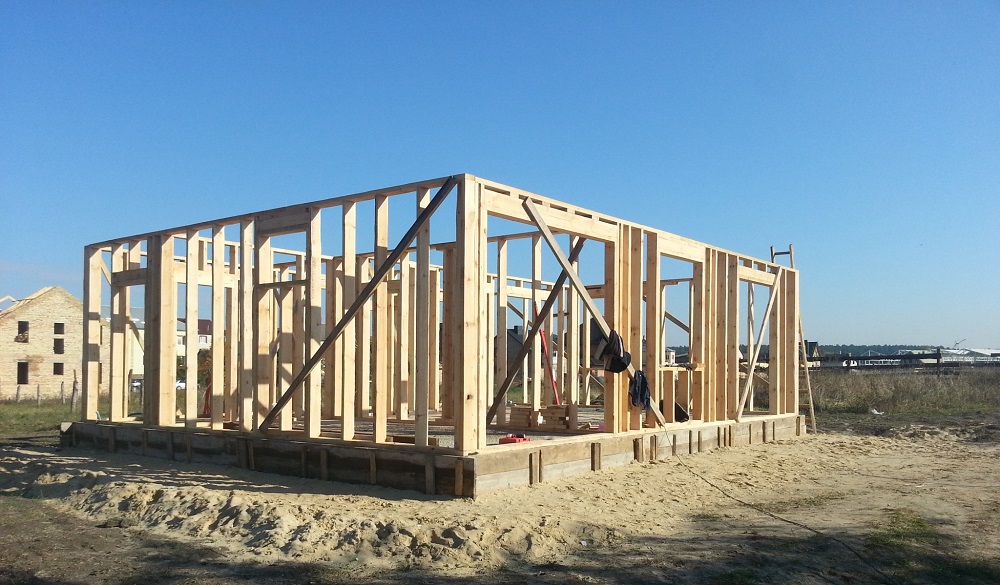

Стену зацепляют тросом, переброшенным через талевый блок, поднимают вручную или лебедкой в вертикальное положение. После чего, фиксируют временными укосинами в проектном положении. По мере сборки стойки стен крепятся друг к другу в единую конструкцию коробки здания.

После монтажа балок перекрытия конструкция обретает окончательную пространственную жесткость. Начинается строительство следующего этажа или стропильной системы крыши.

Небольшие садовые домики можно собрать по технологии Платформа за один день без учета фундамента и крыши. Деревянные конструкции не совместимы с теплоизоляционными материалами, обладающими высокими пароизоляционными свойствами – пенопласт, экструдированный пенополистирол. Поэтому стены утепляют стекловатой, базальтовой ватой или Эковатой.
