Сборный фундамент из пустотелых блоков

Для малоэтажного строительства разработана технология изготовления сборно-монолитного фундамента в несъемной опалубке. При этом опалубкой могут служить панельные и блочные пенополистирольные элементы, блоки УДБ, керамзитобетонные стеновые вентиляционные блоки.

Методика позволяет возвести садовый домик из блок контейнеров в плотной застройке СНТ с подвальным либо цокольным этажом при низком качестве подъездных путей.

Область применения

Самыми надежными и прочными считаются фундаменты железобетонные монолитные с нанесенной на боковые и верхние грани гидроизоляцией, утепленные снаружи, оснащенные дренажными системами. Такие ленты отливаются по месту в съемную опалубку, армируются, как минимум, в двух уровнях.

Альтернативой им являются сборные ленточные фундаменты из ФБС блоков. Фундаментные блоки не имеют внутри арматуры, поэтому рифленые прутки укладываются в раствор через каждый ряд на этапе монтажа. По аналогии с газоблочной кладкой сверху отливается армопояс под плиты перекрытия цокольного этажа.

В коттеджных поселках и частном секторе населенных пунктов не возникает проблем с реализацией этих двух указанных технологий. Так как ширина подъездных путей здесь выдерживается неукоснительно, позволяя разъехаться двум автомобилям на любом участке.

В садовых товариществах чаще всего можно доставить стройматериалы грузовиком. Но, прицеп с блоками здесь не сможет развернуться, а миксер с бетоном для монолитного фундамента гарантированно перекроет единственную дорогу на весь день.

Привозной бетон всегда будет дороже замешенного на участке своими силами. Для доставки ФБС на садовый участок придется арендовать манипулятор, что резко увеличит цену каждого из них. Поэтому классические технологии для этих вариантов не подходят по бюджету.

В то же время, при удачном расположении СНТ часто используются модульные дома для круглогодичного проживания или эксплуатации в периодическом режиме. Поэтому цокольный или подвальный этаж здесь жизненно необходим для размещения котельной, подсобных помещений, гаража, бани/сауны.

Особенности технологии

Несъемная опалубка в сравнении со стандартными съемными щитами обладает рядом преимуществ:

• позволяет растянуть время заливки на несколько дней без ущерба прочностных характеристик ленты;
• снижает себестоимость квадратного метра жилья;
• избавляет от аренды бетоновозов, прицепов, манипуляторов, автокранов, бетононасосов, прочей спецтехники.

Индивидуальными застройщиками часто применяется способ изготовления стен цокольного этажа в земляную опалубку:

• вначале откапываются узкие траншеи под ленту;
• затем изготавливается каркас из арматурных прутков, и опускается в траншею;
• далее выполняется заливка с уплотнением глубинным вибратором;
• через месяц внутри ленты отрывается котлован;
• снаружи откапываются траншеи для доступа к поверхности ленты;
• выполняется пристенный дренаж, гидроизоляция и утепление наружных граней.

Технология позволяет сэкономить несколько кубов доски, гвоздей и ПВХ пленки, время на изготовление щитов. Однако такой способ подходит, не для всех грунтов. Например, в песке физически невозможно вырыть узкие глубокие траншеи, так как их стенки будут постоянно осыпаться.

При использовании несъемной опалубки обычно монтируется 4 ряда блоков, выполняется вертикальное армирование, весь объем подпорных стен цокольного этажа заполняется бетоном. Это позволяет приблизить прочностные характеристики ограждающих подземных конструкций к уровню монолитного железобетона.

Виды несъемной опалубки

Для рассматриваемой технологии могут использоваться блоки следующих видов:

• УДБ – блок унифицированный дырчатый;
• 2 – 4 канальные вентиляционные блоки;
• пенополистирольные блоки или панели.

Блоки УДБ имеют ширину от 40 см, высоту 60 см, длину 120 – 600 см, вес 375 – 1800 кг. Соответственно, для их монтажа потребуется грузоподъемная техника. Поэтому чаще применяются два последних варианта.

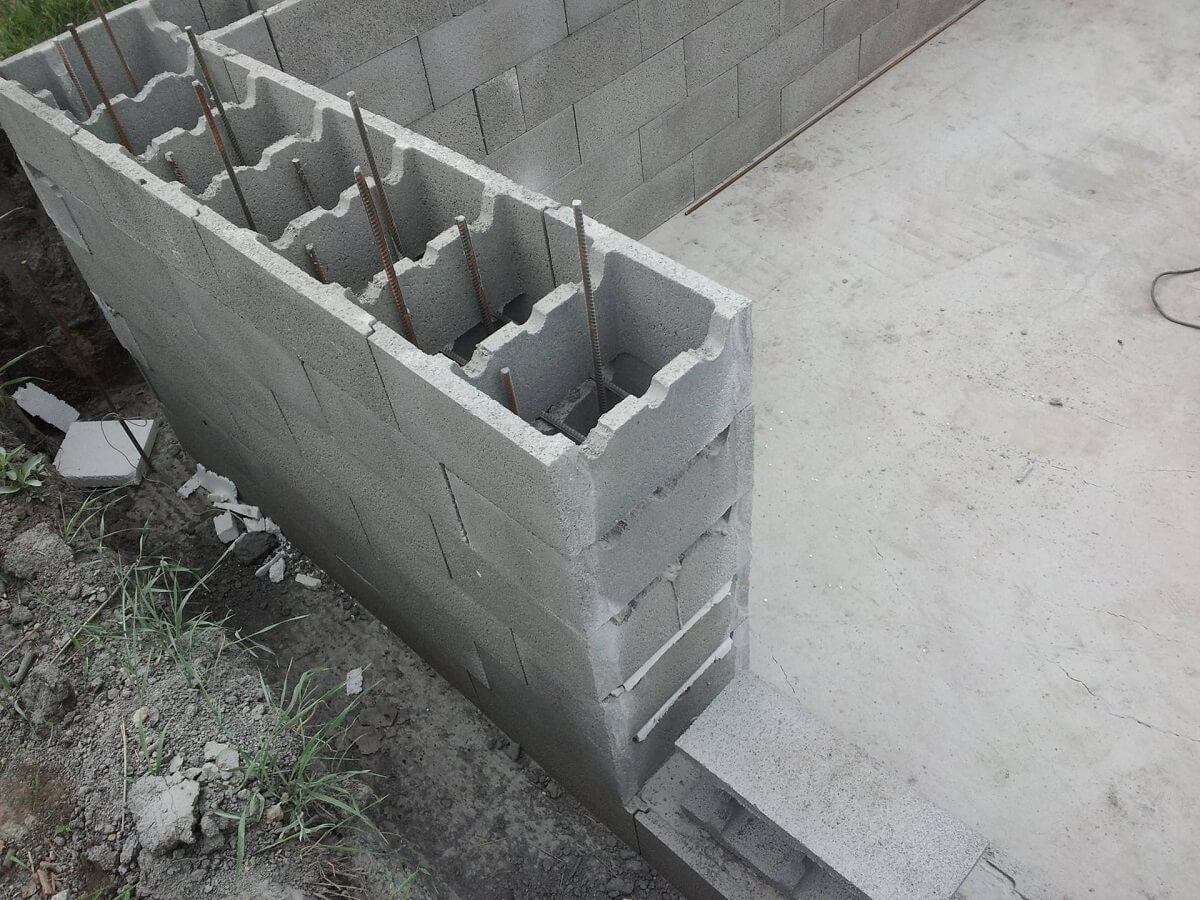

Вентиляционные блоки изготавливаются и тяжелого, товарного и облегченного бетона. Для подземных стен используются изделия шириной 30 см с двумя или четырьмя сквозными каналами. В отличие от УДБ, эти блоки выкладываются с перевязкой вертикальных швов. Вертикальная арматура устанавливается через 4 ряда, дополнительно может обвязываться горизонтальными прутками при помощи вязальной проволоки.

При значительном перепаде высот между противоположными стенами садового домика в плане от 1,5 м в конструкцию ленточного фундамента добавляются контрофорсы – наружные ребра жесткости, увеличивающие устойчивость упорных стен.

Для частного коттеджа или при сложных грунтовых условиях толщина ленты увеличивается. Вместо кладки в полблока 30 см может использоваться схема в один, полтора или два блока 20х20х40 см. На армировании и качестве сборно-монолитной конструкции это никак не отразится.

При больших объемах бетонирования в монолитых конструкциях со съемной опалубкой необходимо устанавливать вертикальные перемычки. При использовании бетонных стеновых вентиляционных блоков по умолчанию образуются вертикальные, не связанные друг с другом каналы. Поэтому технология вертикального бетонирования не нарушается.

Полимерная несъемная опалубка стоит дороже, обладает меньшей прочностью, выкрашивается в процессе установки. Однако материал обладает паронепроницаемыми свойствами, и одновременно с этим является утеплителем, сохраняющим характеристики при намокании подземными, грунтовыми водами.

Однако теплоизоляция должна наноситься лишь на наружную сторону фундаментной ленты. Поэтому при выборе полистирольных блоков застройщик переплачивает, как минимум, вдвое.

Таким образом, выполнять строительство деревянных домов с подземным, цокольным этажом в сложных условиях лучше при помощи вентиляционных керамзитобетонных стеновых кладочных блоков 30х20х40 см.
