Проходными элементами называются коммуникации, прорезающие насквозь кровельный пирог плоской крыши. Их максимальное количество четыре – дымоход, вентиляция, фановая труба, внутренний водосток, минимальное один – только вытяжная труба вентканала.
В проекты каркасных домов для круглогодичного проживания закладываются инженерные системы в полном объеме для обеспечения комфорта загородного проживания. Поэтому и крышу приходится дырявить в нескольких местах, в отличие от садового домика Эконом класса.

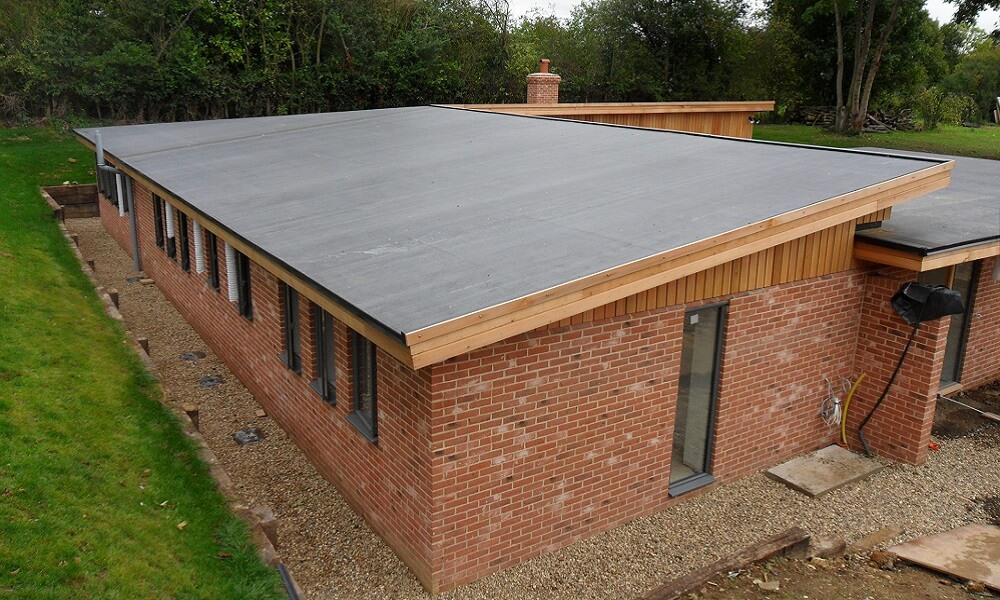

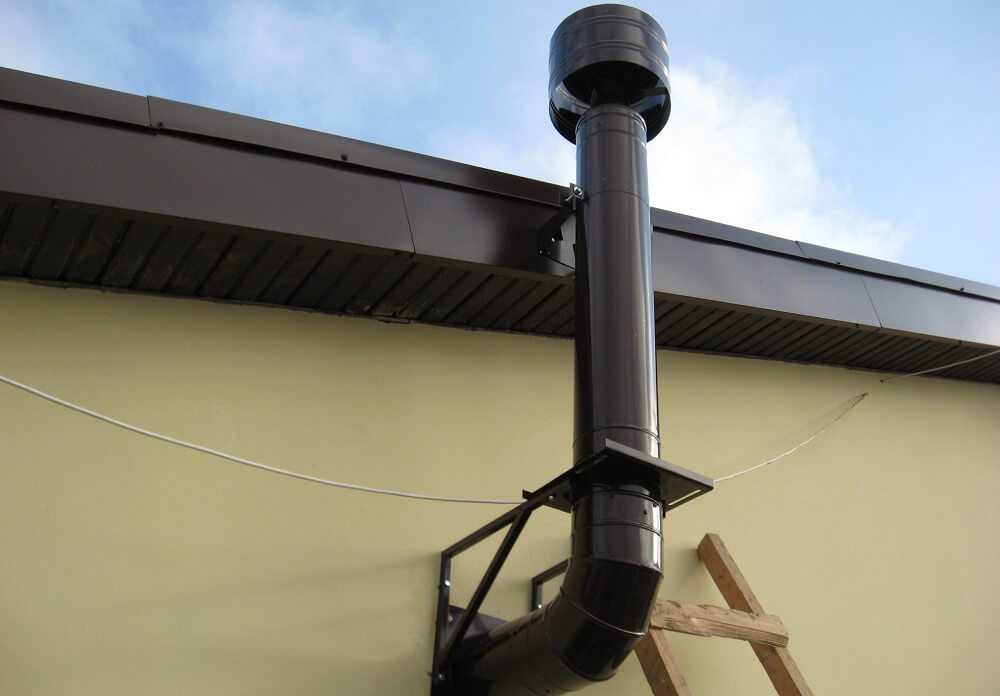

В доме с плоской крышей изначально нет чердачного помещения. Перекрытие одновременно является потолком верхнего этажа и кровельным пирогом крыши. Дымоход частного дома отводит продукты сгорания печи или котла в атмосферу. В настоящее время существуют отопительные приборы, трубы которых могут выходить в стену, и далее вдоль нее, не повреждая крышу. Этот вариант всегда предпочтительнее для крыши с разуклонкой.
В классическом варианте в перекрытие монтируется разделка – ящик по всей высоте кровельного пирога, заполненный негорючим невоспламеняющимся материалом с, как можно более, низкой теплопроводностью – перлит, песок, базальтовая вата, керамзит.
Для дымохода используются трубы из сэндвича, кирпича, асбеста, бетонных блоков. Сэндвич состоит из внутренней и наружной труб, между которыми размещен теплоизоляционный материал – базальтовая вата. Внутренняя труба изготовлена из жаростойкой нержавеющей стали. Наружная труба скручена из оцинковки для удешевления конструкции.
Сэндвич трубы имеют стандартную длину 1 м, соединяются раструбами с дополнительным обжатием стыков хомутами. От попадания осадков дымоход защищен сверху козырьком. Для увеличения и стабилизации тяги применяются дефлекторы различных конструкций.
Серые и черные стоки не могут удаляться из труб мгновенно. Нечистоты в них разлагаются с выделением большого количества вредных и неприятно пахнущих газов. Для отведения этих газов используется фановая труба, выходящая на крышу. Фактически фановая труба является продолжением канализационного стояка и вентиляцией системы водоотведения одновременно.
В отличие от вентиляции и дымохода фановую трубу не выкладывают из кирпича, а всегда используют 110 мм ПВХ трубу рыжего цвета для уличной эксплуатации. Для круглых труб разработан уплотнительный воротник из полимера EDPM высокой плотности, нижний фланец которого приклеивается, приваривается к кровельному покрытию.
Вместо фановых труб дачные дома эконом класса под ключ могут оснащаться вакуумными клапанами, устанавливаемыми внутри помещений верхнего этажа под потолком.
С появлением пластиковых окон в квартирах и частных домах перестала функционировать система естественной вентиляции. В старых советских деревянных рамах специально изготавливались притворы со щелями. Они служили приточными элементами системы, позволяя проникать уличному воздуху внутрь без образования сквозняков.
Для окон ПВХ существует специальное техническое решение – приточный клапан, встраиваемый в створку или саму раму блока. Однако производители в 90% случаев вообще не упоминают о них покупателям, если они сами не спросят об этом.

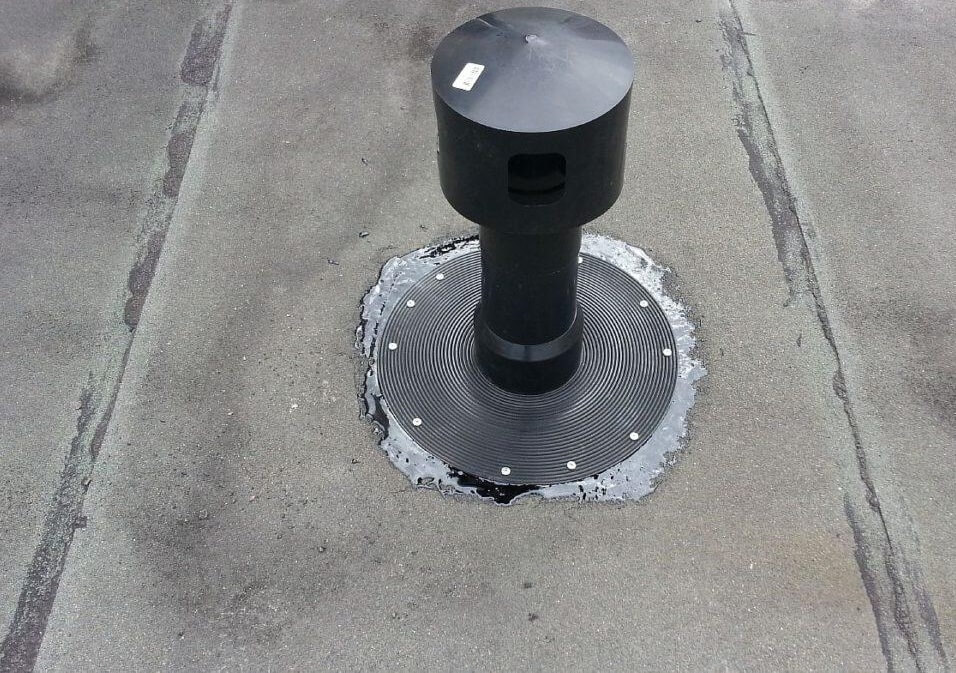

Таким образом, качество естественной вентиляции в частном доме в большинстве случаев не обеспечивает необходимую по санитарным нормам кратность воздухообмена. Поэтому производители проходных элементов вентиляции плоской кровли предлагают, как обычные пластиковые колпаки с дефлекторами, так и изделия с встроенными канальными вентиляторами.
Эксплуатация таких труб возможна только при нормальном притоке свежего забортного воздуха в дом. Вместо оконных приточных клапанов могут использоваться их более мощные аналоги, встраиваемые в стены здания и/или рекуператоры.
Для герметизации узлов прохода вентиляции через плоскую крышу в настоящее время используются мастер-флэши финского производителя Huopa и нескольких отечественных компаний. Они предназначены для скатов с наклоном 0 … 5 градусов, и подходят под диаметры 100 … 200 мм отечественных полимерных труб.
Классические вентканалы изготавливаются внутри кирпичной кладки внутренней несущей стены. Выходят на крышу в виде кирпичной же трубы, защищаются от осадков металлическими оголовками из листовых материалов – оцинковка, нержавейка, медь.
Существуют решения для каркасных, бревенчатых, брусовых домов, построек из панелей СИП, двойного бруса, стен из газобетонных, пенобетонных, керамзитобетонных, шлакобетонных блоков в виде модулей с крупногабаритным внутренним сквозным отверстием и системой герметизации.
Внутрь кирпичной кладки и готовых блоков можно встраивать канальные вентиляторы на этапе монтажа.
Если предыдущие инженерные системы – дымоход, фановая труба и вентиляция – выводят отработанные вещества из дома наружу, то внутренний водосток наоборот, перемещает через себя ливневые стоки транзитом через стояк внутри здания в подземный резервуар возле него на участке. Принцип действия внутреннего водостока следующий:
Существуют различные технические решения для разных типов кровельного покрытия плоской крыши – мембраны, рулонного битумного материала. От обледенения воронки комплектуются электрическими подогревателями.
При наличии плоской крыши обходится садовый дом под ключ дешево при покупке и ежемесячном обслуживании. Поскольку из всех перечисленных инженерных систем здесь может стоять только фановая труба. С отменой понятия дачи и соответствующих товариществ, кооперативов, как класса, садовые домики стали использоваться в периодическом режиме эксплуатации, то есть, даже, зимой. Поэтому проходные элементы плоской крыши могут присутствовать на ней в полном объеме.
