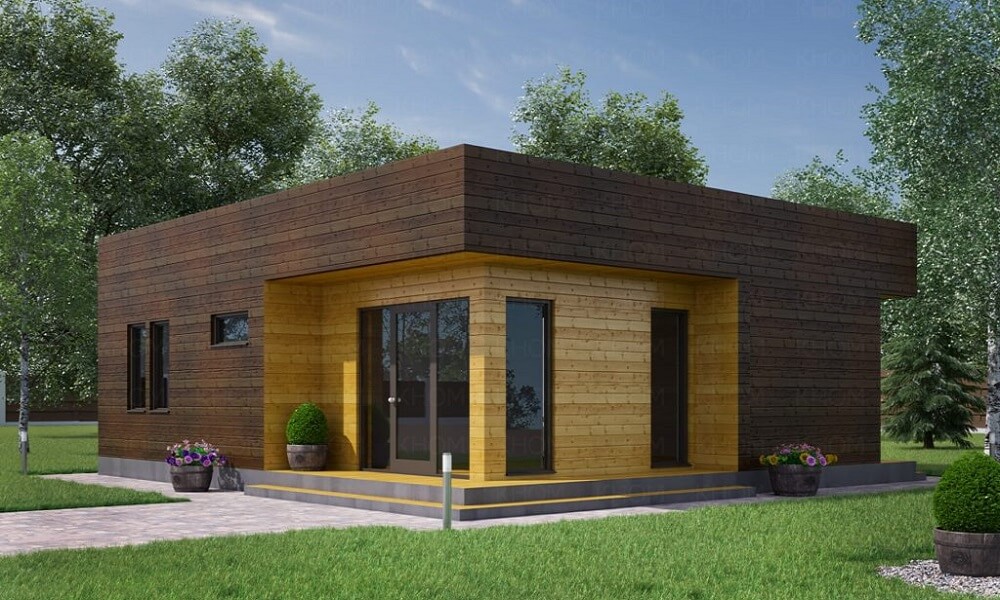

Плоская крыша каркасного дома и деревянного фахверка

По умолчанию плоская крыша каркасного дома является одним из десяти современных трендов малоэтажной застройки частного сектора. Вообще сегодня самыми востребованными являются проекты дачных домов одноэтажного типа, с панорамными окнами, простыми деревянными или оштукатуренными фасадами, без подвальных, цокольных этажей, со свободными планировками, высокими потолками, прозрачной входной дверью, террасой опоясывающего вида.

Несущие конструкции

Основные нагрузки на плоской не эксплуатируемой крыше возникают зимой от снежных сугробов. В отсутствие на поверхности кровли дымоходов, труб вентиляции, крупногабаритных наружных блоков кондиционеров, тепловых насосов и прочего оборудования высота снега не будет превышать верхней кромки парапета.

Однако, даже при наличии указанных предметов, способствующих интенсивному снегозадержанию, снежные карманы будут меньше, чем на скатной кровле. На эксплуатируемой крыше добавляются сосредоточенные нагрузки:

• печь барбекю, очаг, мангал;
• качели, тренажеры;
• садовая мебель;
• цветники;
• скопления пользователей на небольших участках.

Со снеговыми нагрузками не эксплуатируемой кровли справляются простые стропильные ноги и балки из доски 50х150 мм, брус 100х100 мм. Для сосредоточенных нагрузок эксплуатируемой крыши используется клееный деревянный двутавр или фермы. Что позволяет использовать крышу, даже под паркинг легкового авто, если горный ландшафт позволяет загнать его туда с одной из четырех сторон света.

Самым надежным вариантом большой грузоподъемности является перекрытие из поперечных стержневых ферм, соединенных продольными связями. Такая плита выдерживает до 5 т на кв. м поверхности. Однако трудоемкость ее изготовления очень высокая.

С учетом того сколько стоит деревянный дом под ключ с плоской крышей, эта категория построек прочно удерживает верхнюю ступеньку в рейтинге продаж.

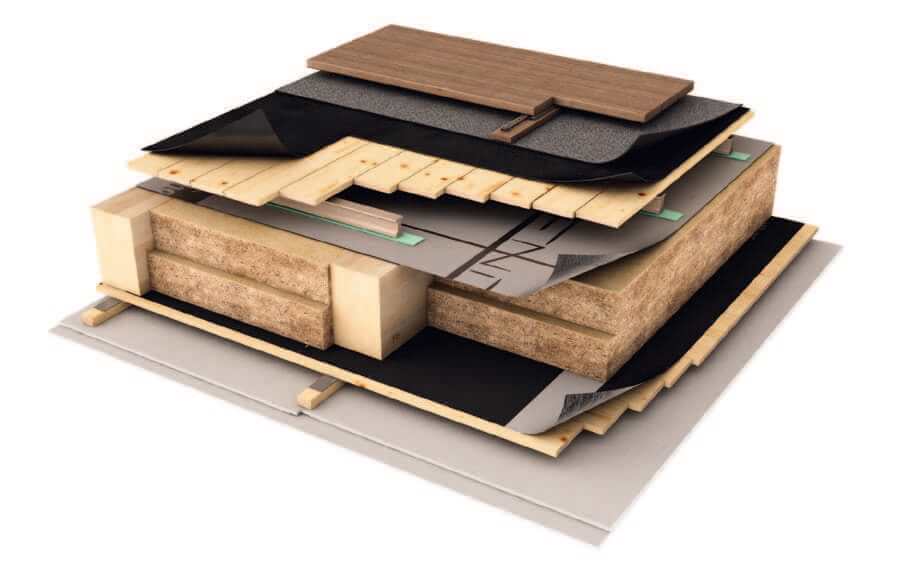

Стандартный пирог кровли

В скатных мансардных крышах используется стандартная схема кровельного пирога. Утеплитель здесь всегда спрятан под кровельной облицовкой. На плоской крыше кровельным материалом становится гидроизоляция, но состав пирога и взаимное расположение его слоев сохраняется:

• пароизоляционная пленка подшивается к балкам или стропильным гонам изнутри;
• этот слой отсекает теплый воздух внутри помещения с избыточной влажностью от деревянных конструкций и утеплителя;
• теплоизоляционный материал закладывается между стропильными ногами или балками перекрытия;
• сверху монтируется сплошная обрешетка из листового, плитного материала;
• верхний слой изготавливается из пленки ПВХ или наплавляемого рулонного материала.

Разуклонка изготавливается или из клиновидных плит утеплителя Технониколь, или по технологии инверсионной шатровой крыши. Стропильные ноги здесь опускаются от наружного периметра к центру крыши. В нижней точке смонтирован трап, врезанный в вертикальный стояк внутреннего водостока.

Основными проблемами классического пирога крыши являются неровная поверхность, неудобная для хождения, расстановки мебели, занятий спортом, и низкая прочность гидроизоляционного материала, который можно порвать обувью. Поэтому для эксплуатируемой площадки изготавливаются столбчатые опоры, а на ней используется водопроницаемое террасное покрытие.

Инверсионная кровля

При взаимном расположении утеплителя и гидроизоляции наоборот кровельный пирог называется инверсионным. Соответственно, разуклонка становится самым нижним слоем. Утеплитель должен сохранять свойства при намокании, для его придавливания к крыше используется балластный материал.

Этот вариант стоит дороже классического кровельного пирога, поэтому применяется в случаях:

• балки или стропильные ноги выполнены из металлических конструкций или композитных материалов с использованием стали;
• в качестве покрытия планируется использовать газонную траву или элементы фигурного мощения.

В первом случае металлические элементы автоматически становятся мостиками холода. Внутреннее утепление становится не эффективным, теплоизоляционный материал следует укладывать сплошным непрерывным слоем снаружи.

Во втором варианте укладка сыпучего материала непосредственно на гидроизоляцию обойдется дешевле, чем на предварительно изготовленную площадку.

Наружный водосток

Технология сооружения наружного водостока менее трудоемкая, чем у разуклонки. Фактически это строительство односкатной крыши с углом наклона 2 – 5°. Стропильные ноги укладываются на балки мауэрлата. Реже применяются фермы из доски, бруска, элементы которых крепятся между собой гвоздевыми пластинами или кусками фанеры.

Обрешетка сплошная из листового материала – ОСП, ДСП, плоский шифер, ЦСП, СМЛ. В местах примыкания парапета укладываются галтели, предотвращающие разрыв пленки, рулонной кровли.

Крюки водостока устанавливаются перед укладкой гидроизоляции. Капельник выводится внутрь желоба наружного водостока. Стояк прикручивается вместе с воронкой к стене здания.

Внутренний водосток

Высокотехнологичным вариантом кровельной ливневки является водосток внутреннего типа:

• сама крыша плоская по аналогии с перекрытием;
• для небольших пролетов и нагрузок используются балки из доски, бруса, клееного двутавра;
• для больших нагрузок и пролетов применяются фермы и плиты фермовые;
• разуклонка изготавливается из стропил или клиновидных плит утеплителя.

При наличии отопления в коттедже внутренний водосток не может замерзнуть зимой. Поэтому воронка не ломается ото льда, вода не попадает на стены и цоколь дома, отводится в полном объеме для утилизации или вторичного применения. Лестница для подъема на крышу может быть наружной или внутренней.

Сегодня проекты каркасных домов для круглогодичного проживания с плоскими крышами интересны каждому второму индивидуальному застройщику. Поможем подобрать оптимальный для вас вариант сегодня.
