Плитный фундамент в малоэтажной застройке

В своей категории фундаментная плита обеспечивает самую большую площадь опирания. Поэтому технология используется на грунтах с высоким УГВ уровнем, низким расчетным сопротивлением. Основным ограничением для плитного фундамента является неровный рельеф с перепадом высот между соседними стенами коттеджа от 1,5 метра. При неудовлетворительной геологии обходится дачный домик под ключ недорого на плавающей плите.

Разновидности фундаментной плиты

Для плитного фундамента принята классификация по нескольким ключевым признакам:

• конструкция – плавающая, анкерная;
• наличие теплоизоляционного слоя – утепленная, холодная плита;
• наличие ребер жесткости – ребристая, гладкая плита;
• ориентация ребер жесткости в пространстве – чаша (вверх), перевернутая чаша (вниз);
• наличие подвала – кессонная, обычная плита;
• технология заливки – за один прием, в два этапа.

Фундаментная плита называется плавающей по следующим причинам:

• монолитная конструкция из железобетона имеет солидный вес и большую площадь опирания;
• это позволяет сохранить геотермальное тепло под зданием в сочетании с естественным нагревом бетона из-за теплообмена;
• поэтому силы морозного вспучивания здесь минимальные, компенсируемые весом самой конструкции.

При наличии в нижней части плиты кессона у конструкции появляется якорь, на который могут воздействовать выдергивающие и боковые усилия. Поэтому такие разновидности фундаментных плит изготавливают только на крупногравелистых и крупнопесчаных грунтах.

Ребра жесткости используются в плитном фундаменте для решения нескольких задач:

• снижение толщины плиты за счет введения в конструкцию элементов жесткости;
• обеспечение цоколя для повышения эксплуатационного ресурса ограждающих конструкций;
• увеличение пространственной жесткости, прочности плиты.

Ребра жесткости могут быть повернуты вниз или вверх, а плита называться перевернутой или обычной чашей, соответственно. Конструктивными особенностями ребристой плиты «чаша» по умолчанию являются:

• заливка в два этапа, вначале горизонтальная часть, затем ребра жесткости;
• выбор конструкции пола по грунту или по балкам;
• наличие небольшого подполья для скрытной разводки коммуникаций под полом по лагам;
• съемная опалубка, возможность ее использования на дальнейших этапах строительства коттеджа.

Плита типа «перевернутая чаша» сильно отличается от предыдущего варианта:

• опалубка несъемного типа остается под плитой, что уже увеличивает бюджет строительства дома;
• черновой пол уже готов, остается лишь уложить напольное покрытие, снижается стоимость отделочных работ;
• подполья нет, инженерные системы укладываются открытым способом;
• бетонирование конструкции осуществляется за один прием.

Именно конструкция фундаментной плиты второго типа стала базой для утепленной плиты УШП. Ребра отливаются в не извлекаемую опалубку из листового пенополистирола, который дополнительно утепляет подошву здания. В верхний слой плиты укладывается контур теплого водяного или электрического пола в одной или нескольких комнатах.

После частичного отвердевания бетона его наружная поверхность шлифуется специальным оборудованием, что получается дешевле выравнивающей стяжки. В нашем каталоге имеются проекты двухэтажных домов из бруса на плитном фундаменте любого типа.

Технология изготовления

Несмотря на высокую трудоемкость технологии плавающей плиты, все операции достаточно простые в исполнении, не требуют высокой квалификации;

• вначале на всю толщину слоя снимается плодородная земля
• вместо нее котлован отсыпается инертным нерудным сыпучим материалом – щебнем, уплотненным виброплитой послойно;
• при необходимости по периметру стен укладываются перфорированные гофротрубы в геотекстильной обмотке, объединенные в замкнутый контур дренажной системы со смотровыми колодцами через каждые 6 м;
• затем заливается стяжка из тощего М100 бетона без армирования – подбетонка;
• далее на нее приклеивается слой рулонной битумной гидроизоляции;
• утеплитель укладывается по специальной схеме с углублениями для будущих ребер жесткости;
• на этом же этапе утепляется горизонтально уложенными листами пенополистирола высокой плотности отмостка;

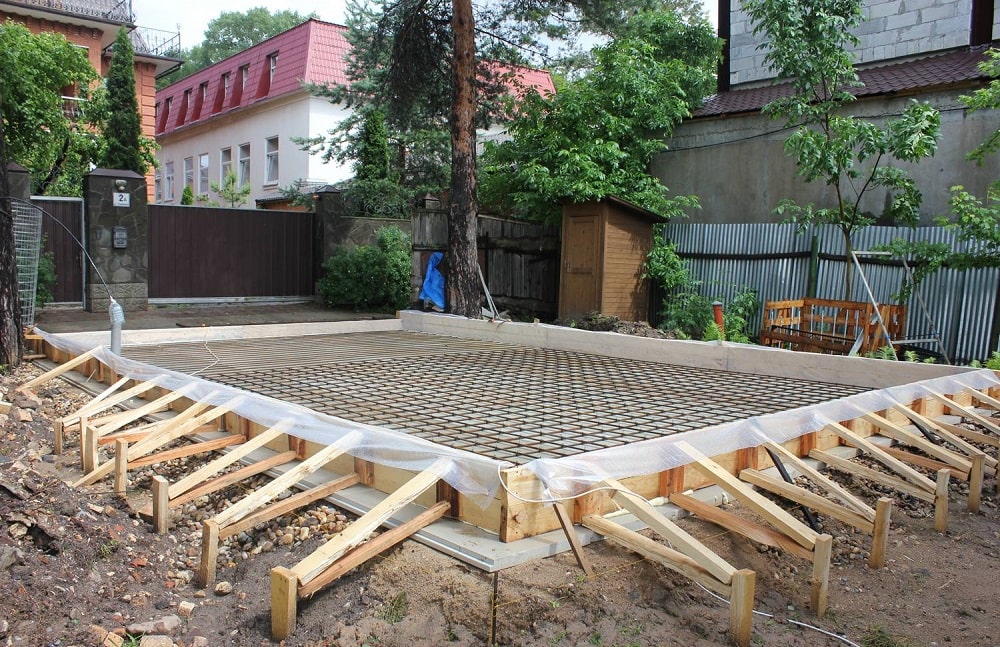

• по периметру здания выставляется щитовая съемная или полистирольная несъемная опалубка;

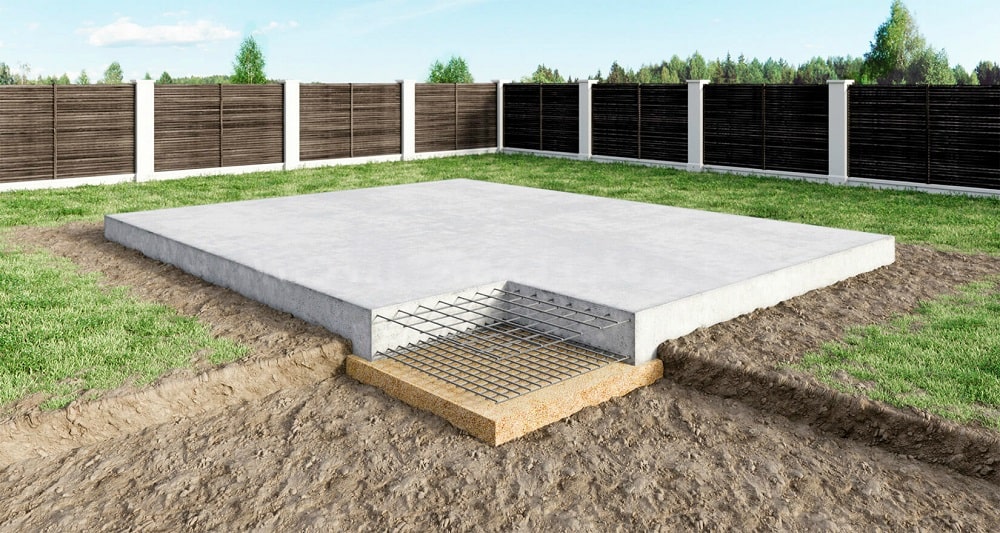

• внутри укладываются сварные сетки из рифленой арматуры переменного сечения в два яруса с обеспечением защитного слоя;
• бетон укладывается либо подающим шлангом бетононасоса, либо вручную с уплотнением глубинным вибратором.

Подбетонка необходима в качестве жесткого стола с гладкой поверхностью, на котором можно нормально выполнить ковер из рулонной гидроизоляции без проколов острыми краями щебенки. На сухих грунтах с низким содержанием глины необходимость в утеплителе отпадает. Без теплого пола и шлифованной поверхности плавающая плита обходится значительно дешевле.

В узлах ввода инженерных систем закладываются длинные гильзы из полимерной трубы, выходящие за внешний периметр плиты. Это обеспечивает возможность замены канализационных, водопроводных труб на этапе эксплуатации здания после выработки их ресурса без разрушения бетонной конструкции.

При наличии ребер жесткости у коттеджа появляется цоколь. Для входа в дом сооружается крыльцо, фундамент которого запрещено связывать жестко с плавающей плитой, если эта конструкция не была отлита с ней заодно на начальном этапе.

В местах установки тяжелых печей, отопительного, специального, бытового оборудования – котлы, насосы, холодильники, компрессоры, плита усиливается дополнительными ребрами или тумбами. На пучинистых грунтах садовые домики эконом класса лучше устанавливать на плавающую плиту, которая способна выдержать нагрузки от морозного вспучивания в отсутствие круглогодичного отопления жилища.
