Мансардные и цокольные окна – особенности конструкции

При вертикальной застройке становятся актуальными цокольные и мансардные окна, конструкция которых отличается от светопрозрачных конструкций обычных этажей частного коттеджа. Реализуем деревянные дома под ключ с жилыми чердаками и полуподвалами повышенной комфортности. Уровень естественной освещенности в комнатах соответствует требованиям санитарных и строительных норм.

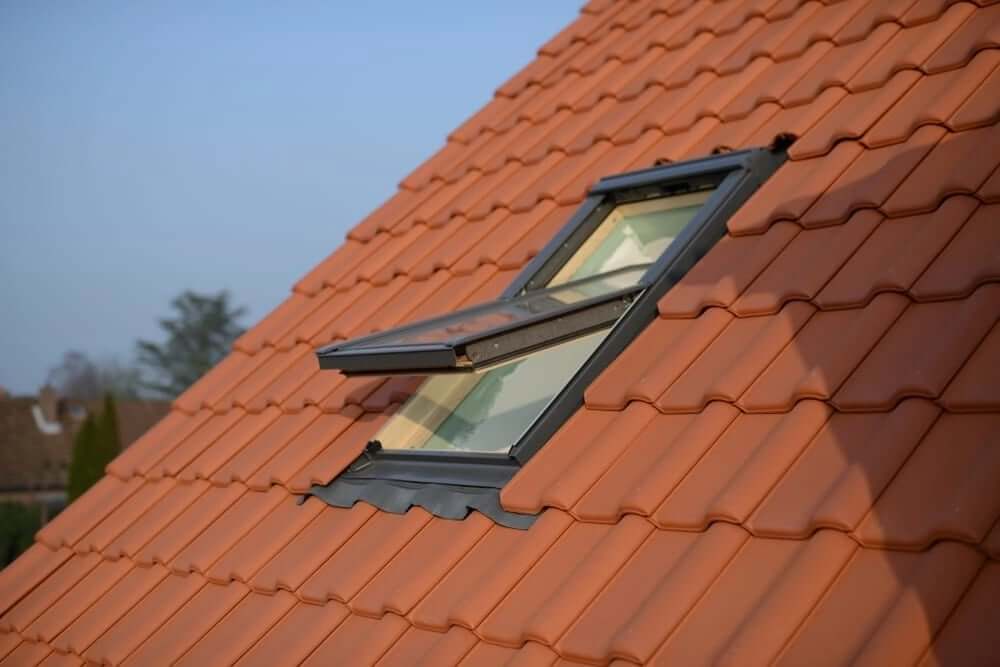

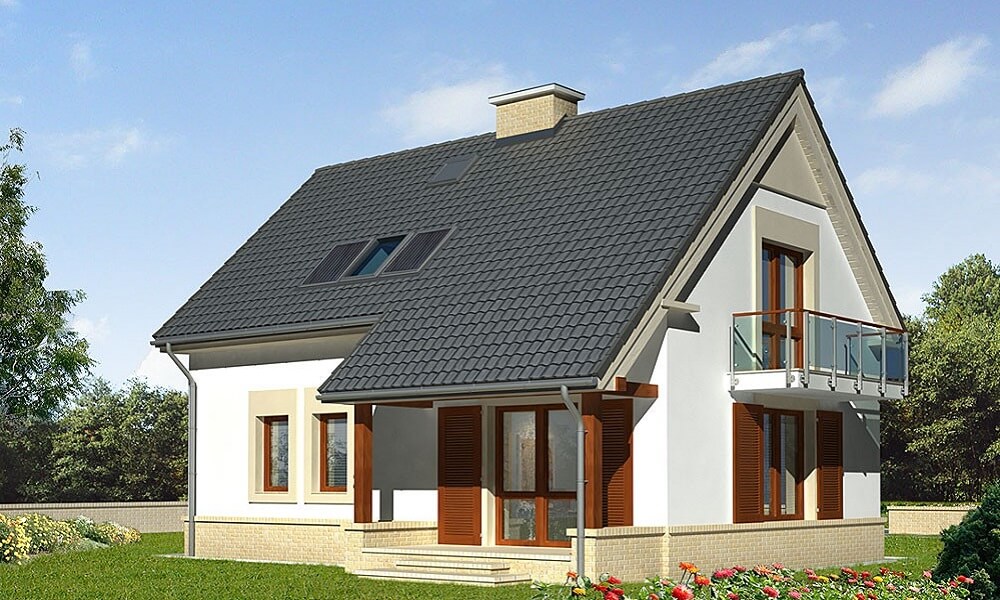

Мансардное окно

Согласно названию, мансардные окна используются для естественного освещения жилого чердака. Особенностями конструкции в данном случае являются:

• врезка оконного блока в скат крыши;
• оконное, а не вертикальное, положение в пространстве;
• необходимость качественной гидроизоляции узлов примыкания к кровельному материалу;
• увеличенная прочность конструкции для выдерживания снеговых нагрузок;
• сниженная теплопроводность стеклопакета и профиля.

С точки зрения строительной физики и сопромата наклонное расположение оконных мансардных блоков является одной большой конструкционной ошибкой. Дождевые, ливневые стоки пытаются проникнуть в щели между профилем и облицовкой крыши. Снегом стеклопакет выдавливается внутрь помещения. Теплый воздух в комнате, поднимаясь вверх, упирается в окно с, гораздо более, высокой теплопроводностью в сравнении с остальными ограждающими конструкциями, и стремится отдать тепло на улицу.

Изначально в мансардах использовались надстройки-скворечники с обычными вертикальными окнами, называемыми дормерами, слуховыми и «кукушками». Однако они усложняли конструкцию стропильной схемы, и притеняли верхнюю часть проема дополнительными скатами.

Врезанное в одной плоскости со скатом окно обеспечивает панорамный вид на звездное небо, увеличивает уровень естественной освещенности, и повышает качество экстерьера, архитектурного стиля здания. Помимо материала рам (пластик, алюминий, древесина), оконные мансардные блоки имеют классификацию по способу открывания рам:

• среднеповоротные;
• козырьковые;
• панорамные;
• комбинированные.

В среднеповоротных конструкциях ось вращения фрамуги проходит строго посередине. Окно легко обслуживается, отворяется на любой угол, в том числе, на 180°. В козырьковых окнах ось смещена вверх, они откидываются по аналогии с козырьками подвалов, подъездов. Мыть снаружи стекла таких конструкций очень сложно, зато дизайнеры любят панорамные виды, открывающиеся при эксплуатации таких блоков.

Панорамные мансардные окна обычно имеют небольшую глухую нижнюю створку и крупногабаритный верхний откидывающийся стеклопакет. В комбинированных светопрозрачных конструкциях ось вращения рамы перекидывается специальным механизмом либо в среднее, либо в верхнее положение.

Самую сложную конструкцию имеют балконные мансардные окна, названные «французскими». В них наружу откидываются обе створки – нижняя фрамуга принимает вертикальное положение, становится парапетом, верхняя превращается в слегка наклонную или горизонтальную крышу.

Типовые дачные дома под ключ обычно комплектуются среднеповоротными мансардными окнами. Все остальные позиции изготавливаются под заказ. Установка блоков выполняется профессионалами во избежание ошибок, способных привести к увеличению потерь тепла, протечкам осадков, выдавливанию снежными массами.

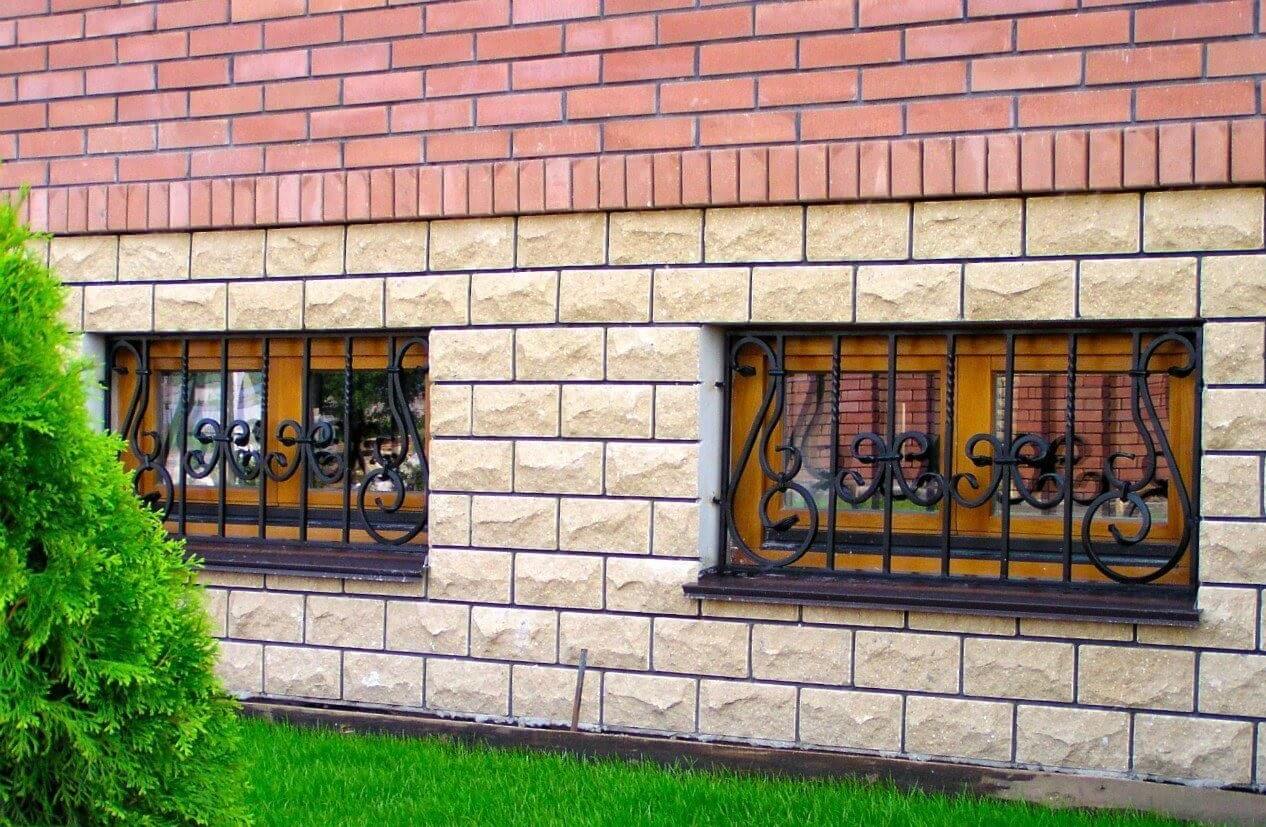

Цокольное окно

Официально цокольным этажом называется полуподвальный уровень, заглубленный в грунт менее, чем на 2/3 от высоты потолков внутри него. То есть, при стандартном размере 2,5 м цокольная часть составляет 70 см с учетом толщины отмостки 10 см. Однако, и индивидуальные застройщики, и сами строители, часто называют цокольными этажами подвальные уровни, потолок которых находится вровень с землей или, даже, ниже нулевой отметки.

Поэтому в первом случае чаще монтируются узкие длинные оконные блоки над отмосткой, то есть под потолком комнаты во внутреннем интерьере. В подвалах и полуподвалах с низким цоколем сооружаются полноценные оконные проемы стандартного размера внутри приямков. Особенностями конструкции подземного и полуподземного окна являются:

• наличие дренажного канала, через который удаляются паводковые, ливневые, дождевые стоки;
• обрамление верхней части приямка решетками, жалюзи для защиты от грязи, листвы, крупного мусора.

Приямок должен быть шире и глубже оконного проема, чтобы пользователь имел возможность облагородить примыкающие к нему стены и изготовить дренаж внизу. При нормальной, высокой проницаемости грунтов на дно приямка монтируется колодец или поверхность засыпается щебнем.

В почвах с высоким содержанием глины устанавливается типовой дождеприемник. От него отходит подземная труба в резервуар, отвечающий за накопление дождевых стоков или сброс их на грунт, ландшафт, в природный водоем.

Максимально удобной в эксплуатации считается конструкция приямка с высокими парапетами, и прозрачным козырьком над ним из стекла, поликарбоната. В этом случае стоки гарантированно не попадают внутрь приямка, увеличивается декоративная ценность оконного блока в экстерьере фасада. Однако в этом случае окно конструкционно получается второго света, поэтому его размер увеличивается на 10 – 15% в сравнении с типовым оконным блоком, выходящим на улицу напрямую.

Цокольное окно может обслуживаться с улицы или изнутри дома. Имеется ввиду очистка, помывка внешней стороны стеклопакета, откосов и отлива. При большом размере приямка и съемных жалюзи, решетках стекла можно мыть с улицы. В этом варианте створки можно делать глухими, со встроенными приточными клапанами естественной вентиляции.

Если решетки, прозрачные козырьки приямка выполнены не съемными, то обслуживание окна производится из комнаты. В этом случае фрамуги оснащаются распашными петлями с открыванием внутрь.

В нашем каталоге имеются каркасные дома под ключ с цокольным этажом, различными типами окон в полуподвальном помещении.
