Ленточный фундамент в малоэтажной застройке

Ленточный фундамент считается самым удобным для ввода коммуникаций в здание, и единственно возможным вариантом для реализации проекта с подземным/цокольным этажом. Существует несколько технологий строительства ленточного фундамента из неодинаковых конструкционных материалов. Легкие щитовые дома под ключ обычно возводятся на незаглубленной ленте или МЗЛФ фундаменте.

Классификация ленточного фундамента

Основными признаками для классификации ленточных фундаментов традиционно являются:

• глубина заложения подошвы – монолитный пояс, незаглубленный НЗЛФ, малозаглубленный МЗЛФ, глубокозаглубленный ГЗЛФ;
• форма поперечного сечения – прямоугольная, трапециевидная с уширением пяты;
• конструкция – монолитный, сборный, бутобетонный;
• материальное исполнение – фундаментный блок, стеновой кладочный блок, кирпич керамический, железобетон, бутовый камень;
• опалубка – земляная, щитовая съемная, пенополистирольная несъемная.

Для легких надворных построек могут использоваться залитые бетоном или заполненные уплотненным инертным материалом б/у покрышки, установленные вплотную друг к другу в несколько рядов.

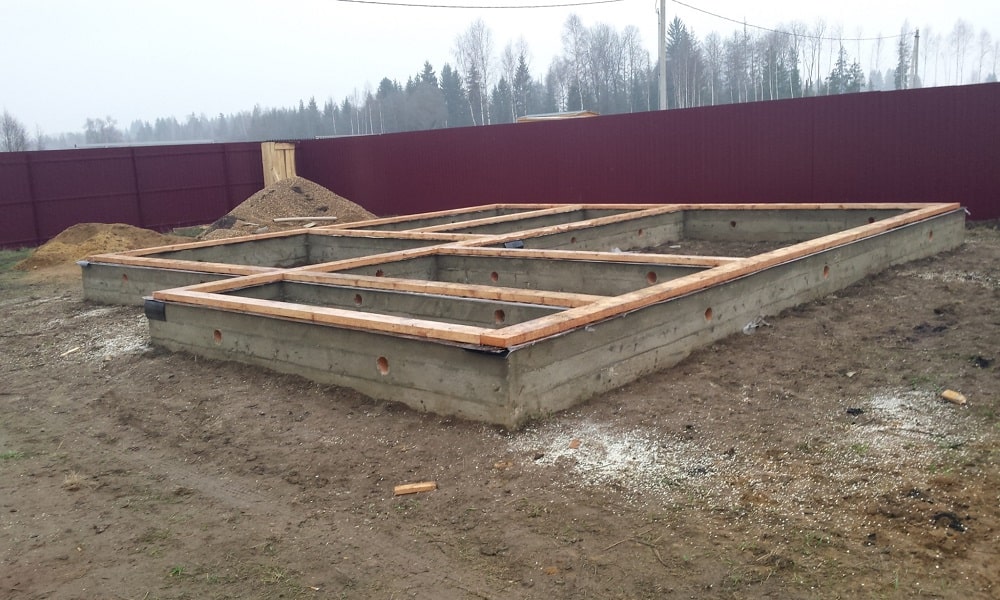

Фактически ленточный фундамент представляет собой пространственную решетку в земле или на ее поверхности подо всеми несущими стенами дома. По площади опирания МЗЛФ уступает лишь фундаментной плите. С одной стороны, это позволяет устанавливать на него здания с тяжелыми стенами из кирпича/бетона под кровлями из керамической черепицы.

С другой стороны, эта технология не подходит для насыпных, мелкопесчаных и прочих грунтов с низкой несущей способностью, высоким УГВ уровнем. ГЗЛФ разработан для проектов с цокольным/подвальным этажом. Подошва находится ниже отметки промерзания, вертикальные силы морозного вспучивания на ленту не действуют. От боковых выдергивающих сил пучения лента защищается сминаемым слоем высокоплотного утеплителя.

На МЗЛФ в пучинистом грунте выталкивающие, разрывающие силы и крутящие моменты действуют в полной мере. Поэтому на таких почвах малозаглубленные ленты возводятся, только при выполнении целого комплекса мероприятий, направленных на ликвидацию причин морозного вспучивания:

• дренаж – вода отводится от фундамента, без насыщения влагой глина не может увеличиваться в объеме;
• подушка – сыпучими нерудными инертными материалами заменяется 40 – 60 см слой природного грунта на дне траншей, в них нет глины, силы морозного пучения не возникают, в принципе;
• обратная засыпка – пазухи траншей засыпаются песком, увлажненным и уплотненным послойно для исключения выдергивающих усилий;
• утепление – экструдированным пенополистиролом высокой плотности оклеивается наружная вертикальная поверхность ленты, затем этот же материал укладывается горизонтально под отмостку, чтобы сохранить геотермальное тепло под домом, не позволить замерзнуть глине.

Монолитные ленты отливаются за один прием или отдельными участками, сплошными по всей высоте. Для армирования в горизонтальном и продольном направлении используются рифленые прутки переменного сечения, вертикальном и поперечном – гладкая арматура.

Сборные ленты выкладывают из кирпича, стенового блока или собирают из блоков ФБС. Они могут армироваться между рядами конструкционного материала, но не обладают свойствами монолита. В бутобетонном фундаменте в опалубку последовательно рядами укладываются валуны, заливается жидкий бетон для их связки.

Экономичное строительство одноэтажных домов из бруса выполняется на незаглубленных лентах и монолитных поясах. Для легких построек на стабильных грунтах комплекс мер против сил пучения не обязателен.

Технология изготовления

Существует несколько способов сооружения ленты, независимо от глубины залегания ее подошвы:

• заливка в опалубку – несъемную, земляную, щитовую;
• кладка – из кирпича, блоков бетонных 20х20х40 см;
• монтаж блоков ФБС – установка краном на бетонные подушки в несколько рядов.

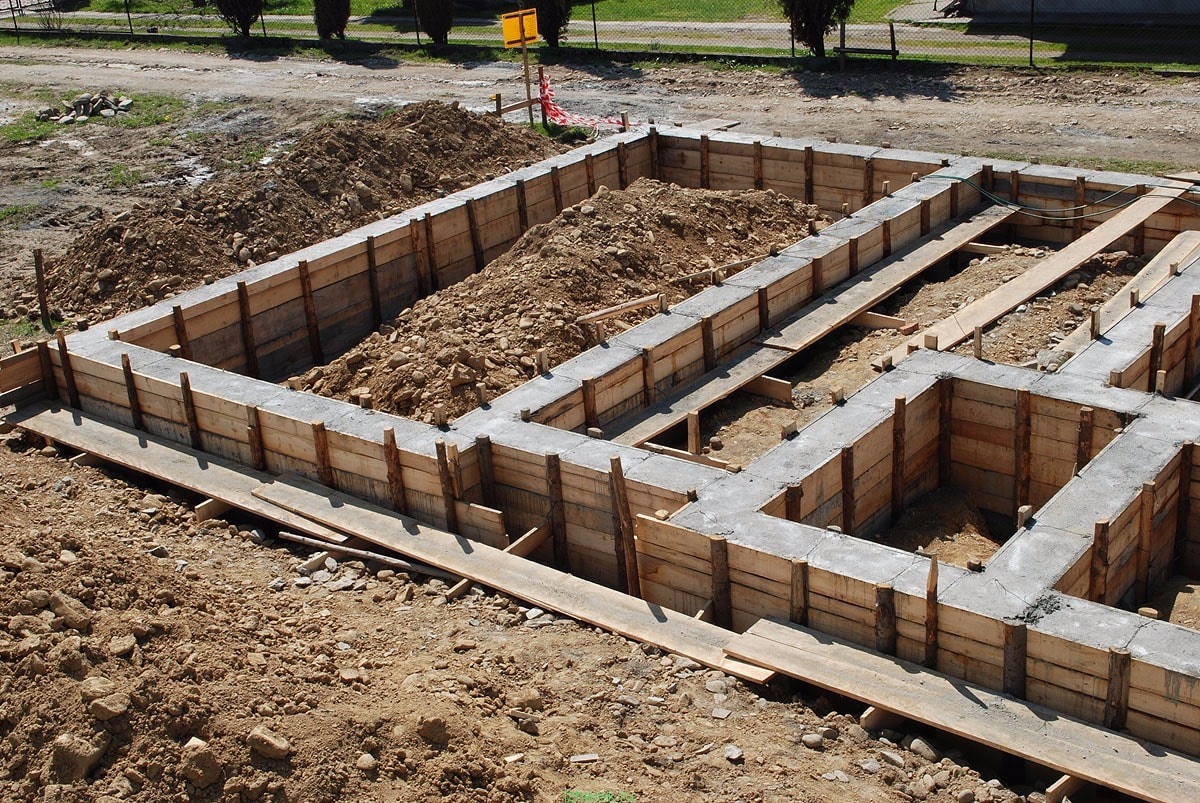

При использовании полистирольной и щитовой опалубки траншеи под ленту отрываются в 2 – 2,5 раза шире проектного размера для обеспечения доступа к боковым стенкам. Щелевой фундамент отливается в земляную опалубку, что возможно только на глинистых грунтах. На песках стенки траншей осыпаются, приходится откапывать их в профиле трапеции.

Подошва ленты защищается от почвенной влаги уложенным на дно траншеи рулонным битумным материалом или полиэтиленовой пленкой. Боковые стенки либо обмазываются мастикой, либо оклеиваются стеклоизолом после распалубки, высыхания бетона. При использовании несъемной, земляной опалубки полиэтиленовая пленка укладывается внутрь профиля опалубки.

Поверх гидроизоляции приклеивается слой утеплителя, одновременно выполняющего роль сминаемой защиты от боковых выдергивающих сил морозного пучения. Максимальные внутренние напряжения накапливаются в углах решетчатого фундамента. Поэтому здесь используется усиленное армирование.

Защитный слой арматуры составляет 1,5 – 2 см со всех сторон. При заливке бетона в опалубку смесь уплотняется глубинным вибратором для удаления воздуха из нее. Для изготовления узлов ввода инженерных систем в здание через ленточный фундамент в опалубку устанавливают гильзы, диаметр которых в 1,5 – 2 раза превышает аналогичный размер труб ХВС, канализации.

Ленточный фундамент позволяет заложить в проект цоколь любой высоты. Причем, им может быть наземная часть ленты или выложенный из кирпича парапет на ее поверхности. Для снижения бюджета строительства на крутых склонах широко используются ступенчатые МЗЛФ. Это техническое решение поможет вписать коробку коттеджа в существующий ландшафт, обеспечить максимальную декоративную ценность архитектурного стиля.
