Утепление контейнера своими руками

02.08.2016

При переоборудовании многооборотной интермодальной тары в сборочные единицы модульных зданий производится утепление контейнера для жилья собственными силами, как наиболее экономичный для индивидуального застройщика вариант.

Рис. 1 Утепление контейнера

Самыми популярными утеплителями сегодня являются экструдированный пенополистирол, базальтовая вата и пенополиуретан. Основным достоинством конструкции морского контейнера является возможность и наружного, и внутреннего утепления без образования конденсата на внутренних поверхностях стен в процессе эксплуатации. В кирпичных, деревянных, бетонных домах внутренний слой теплоизоляции противопоказан.

Снаружи или изнутри?

Основной проблемой при утеплении ограждающих конструкций является высокая влажность внутри жилых помещений, достигающая 75% в подвалах, 65% в санузлах, 55% на чердаках, 60% в кухнях. Точкой росы называют слой нутрии поперечного сечения внутри пирога стены, имеющий температуру, при которой из воздуха начинает конденсироваться избыточная влага. Точка росы всегда находится на поверхности с более высокой температурой, то есть внутри отапливаемого помещения.



Рис. 2 Утепление контейнера снаружи

При использовании классических технологий и конструкционных материалов для возведения дома единственно правильным вариантом является наружное утепление ограждающих конструкций по ряду причин:

  • тепловой контур смещается наружу;
  • точка росы выносится за пределы помещения;
  • на внутренних стенах невозможно выделение конденсата при любой влажности воздуха в здании в самые сильные морозы на улице.

Соответственно, при внутреннем утеплении контур смещается в помещение, избавиться от конденсата, выступающего на облицовках стен, не получится при всем желании.

Все это справедливо для классических технологий строительства и конструкционных стеновых материалов, имеющих толщину, обладающих гигроскопичностью. При использовании модульной технологии возведения коттеджа, и переоборудованных морских контейнеров в качестве сборочных единиц для него ситуация в корне меняется:

  • ограждающие конструкции контейнера выполнены из листовой стали;
  • при внутреннем утеплении точка росы смещается в вентилируемый зазор между облицовкой стен и теплоизоляционным материалом;
  • сталь обладает высокой пароизоляцией, то есть не пропускает влажный воздух.



Рис. 3 Утепление контейнера изнутри

Поэтому утепление контейнера своими руками можно выполнить снаружи, изнутри, комбинированным способом с обеих сторон:

  • внутренняя теплоизоляция снижает полезный объем комнат;
  • однако металл изнутри все равно будет облицован вагонкой, плитными материалами;
  • внутрь обрешетки можно заложить слой утеплителя;
  • стальной фасад тоже обладает низкой декоративной ценностью;
  • его обшивают сайдингом, вагонкой, блок-хаусом;
  • внутрь каркаса так же укладывается минеральная вата.

Основным условием для утепления жилья является непрерывность теплового контура. В противном случае мостики холода сводят на нет эффект от использования теплоизоляционных материалов.

Подготовка

Морской контейнер является цельнометаллической конструкцией. Поэтому изготавливать тепловой контур следует сразу на всех поверхностях. Начинают утепление контейнера внутри со стен, затем теплоизоляционный материал укладывается на пол, под обшивку потолка. При наружном утеплении технология теплоизоляции может изменяться в зависимости от конструкции крыши модульного здания:

  • эксплуатируемая кровля – утепление производится перед укладкой мембраны, на стены теплоизоляционный материал крепится после обустройства крыши;
  • плоская крыша – утепляется изнутри, под облицовкой потолка;
  • скатная крыша – утеплитель укладывается изнутри чердака поверх перекрытия, крепится на фасады.

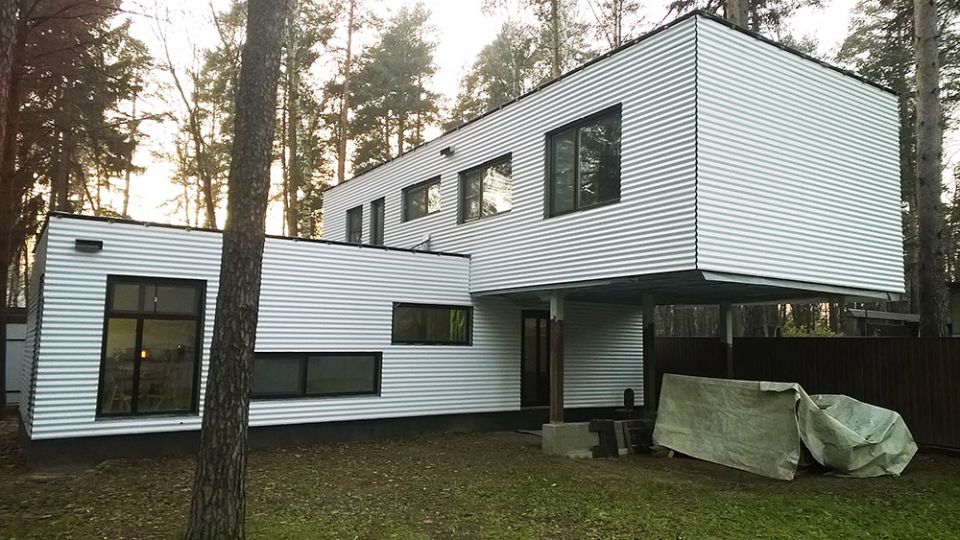

Рис. 4 Дом из контейнеров с плоской крышей

В зависимости от конструкции фундамента применяется следующий способ утепления:

  • лента МЗЛФ, плита – слой утеплителя переходит со стены на цоколь вертикально, затем продолжается под отмосткой горизонтально;
  • столбчатый, свайный ростверк – необходимо изготовление забирки, утеплять которую не имеет смысла.

Забирка имитирует цоколь, защищает от проникновения грязи, грызунов, животных под здание. Внутри нее находятся узлы ввода коммуникаций, которые так же необходимо укрыть теплоизоляционными материалами на воздухе и на глубину 1,5 м для защиты от промерзания.

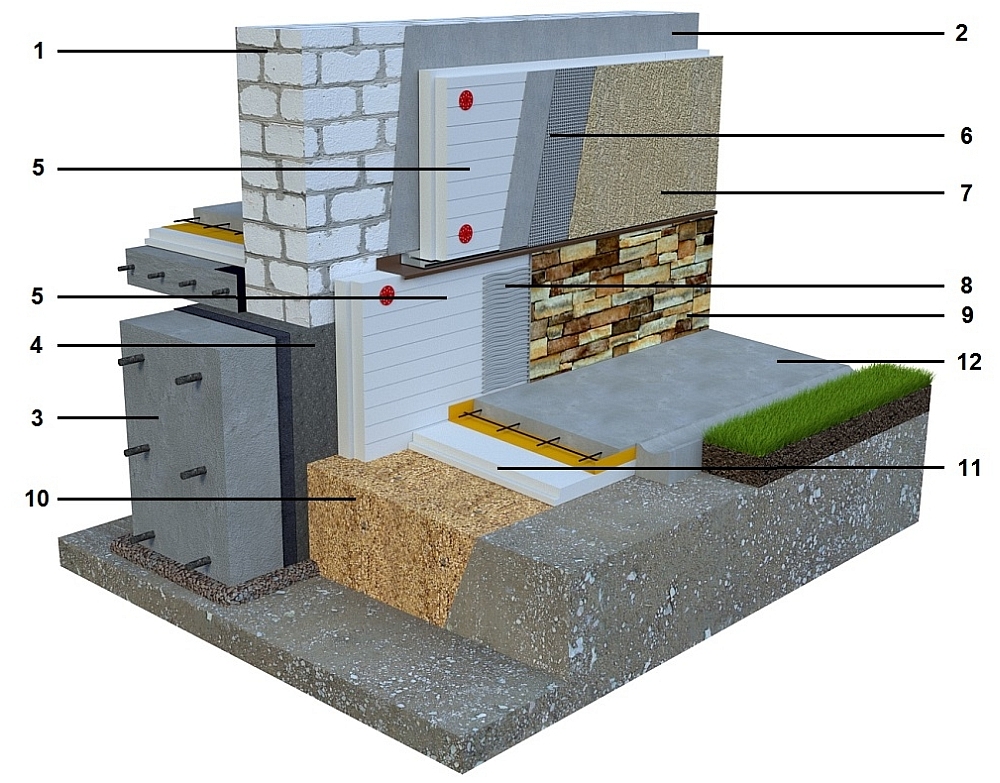

Рис. 5 Комплексное утепление стен, отмостки и цоколя

Подготовка к утеплению стен и потолка морского контейнера заключается в изготовлении каркасной конструкции с учетом следующих нюансов:

  • стойки, перемычки монтируются на кронштейны;
  • длина кронштейнов равна толщине соя теплоизоляции плюс вентилируемого зазора 3 см минимум.

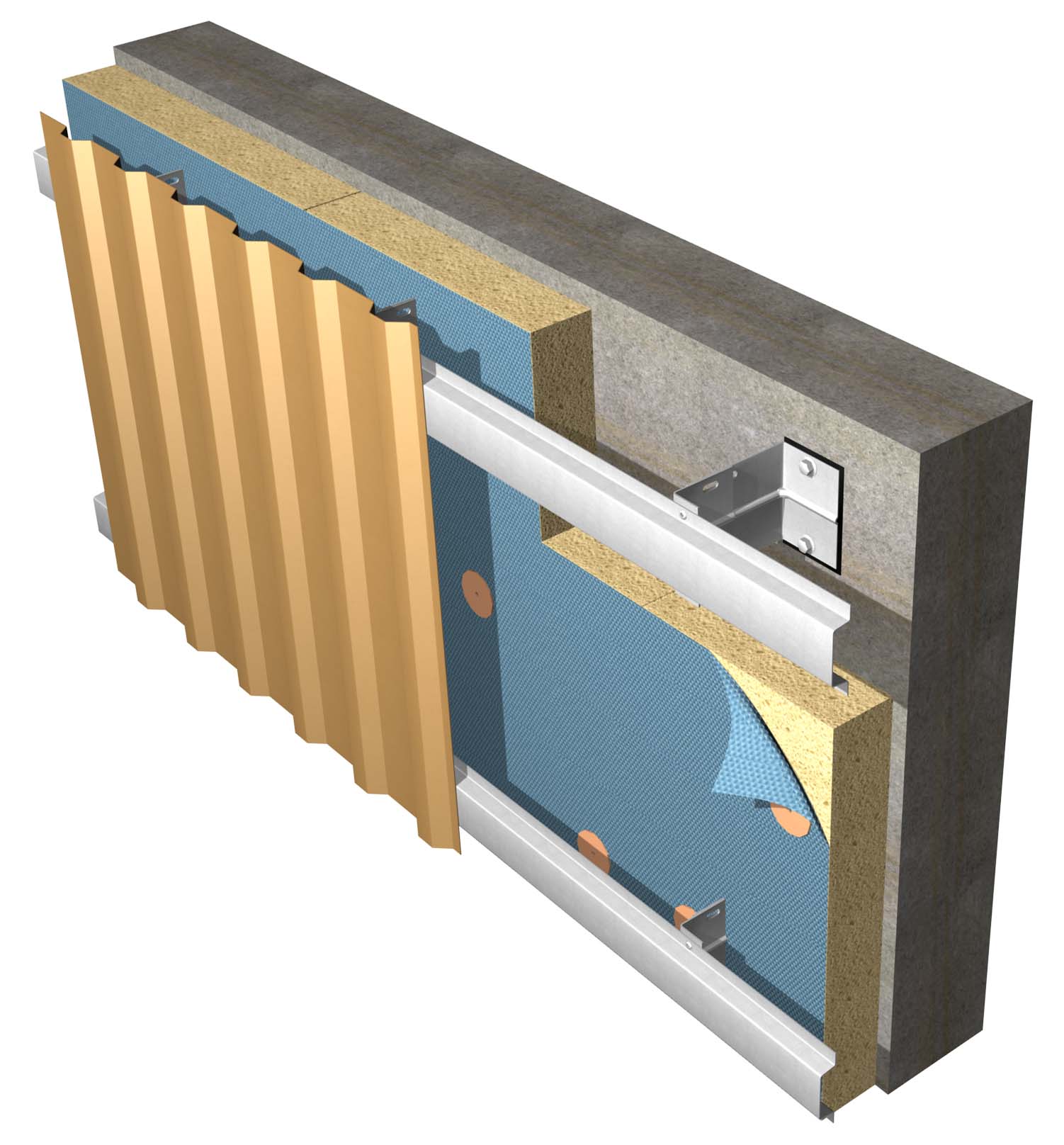

Рис. 6 Обрешетка на кронштейнах не должна прилегать к стенам

Металлические поверхности дополнительно обезжириваются для увеличения сцепления с клеевыми составами, на которые будут крепиться теплоизоляционные материалы.

Как утеплить стены и потолок?

Производится утепление морского контейнера для жилья с учетом особенностей ограждающих конструкций, теплоизоляционных материалов, требований СП:

  • на стенах крепить минвату и ПСБС проще, хватает клея и зонтичных дюбель-гвоздей;
  • на потолке обычно изготавливается обрешетка из бруска, расположенного вдоль короткой стороны контейнера с шагом 0,6 – 1 м;
  • продольные перемычки в обрешетку добавляются по мере укладки утеплителя в предыдущем пространстве.

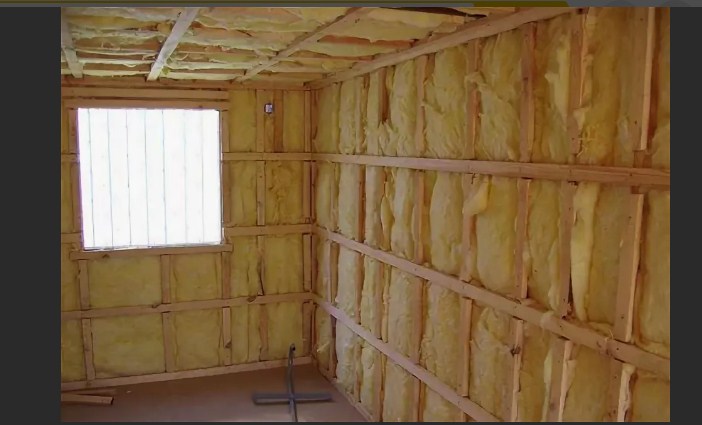

Рис. 7 Теплоизоляция стен и потолка

Запрещено прижимать элементы обрешетки к углам сопряжения, плоскости ограждающей конструкции.

Пенополиуретан

Основными эксплуатационными и монтажными характеристиками напыляемого ППУ являются:

  • высокая материалоемкость – после обработки стен приходится обрезать полиуретан на каркасе, случайно отвалившиеся куски в дальнейшем использовать невозможно;
  • высокая стоимость – дороже ПСБС, минваты;
  • теплопроводность – 0,035 Вт/мК;
  • водопоглощение – 2,1;
  • горючесть – возгорание при +500°С;
  • токсичность – высокая;
  • паропроницаемость 0,03 мг/мчПа;
  • технологичность – низкая.

Самостоятельно утеплить контейнер для проживания экономически невыгодно для индивидуального застройщика. Оборудование крайне редко сдается в аренду, покупать его для разовых работ не имеет смысла.

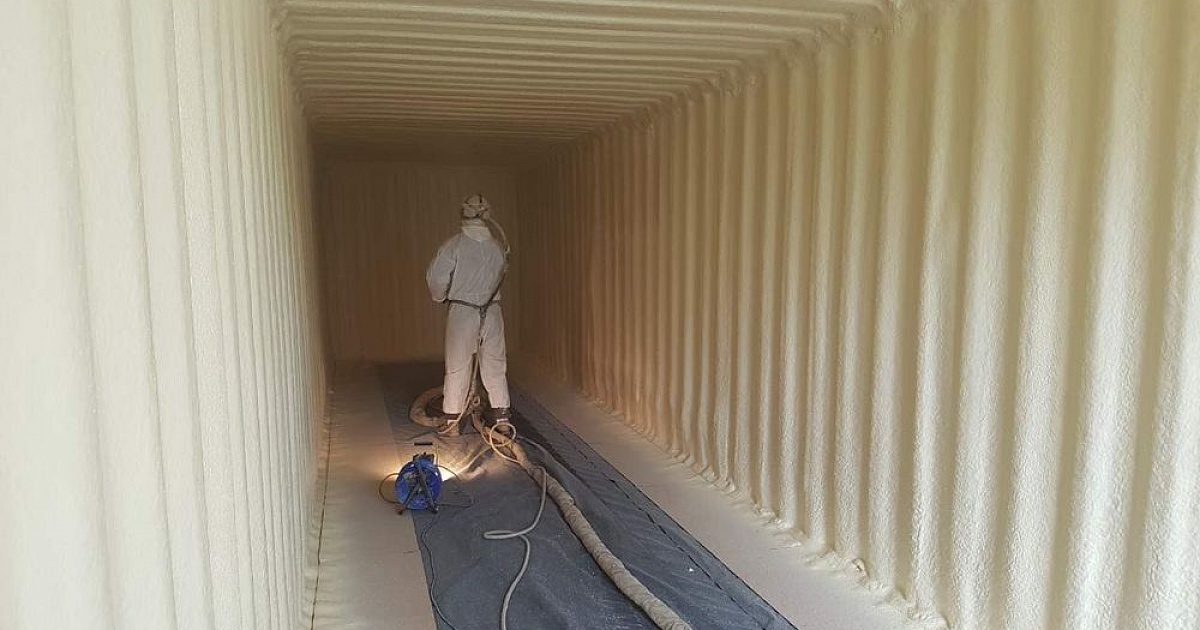

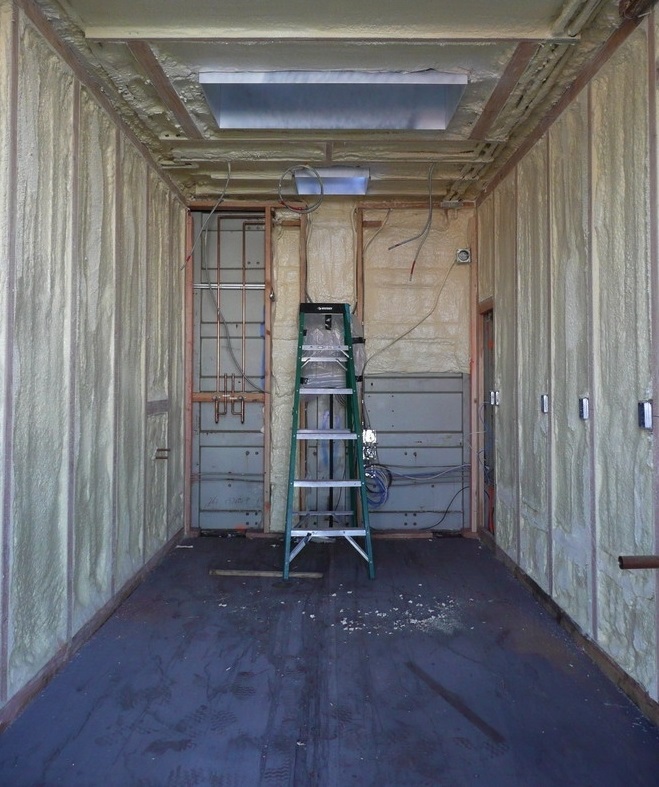

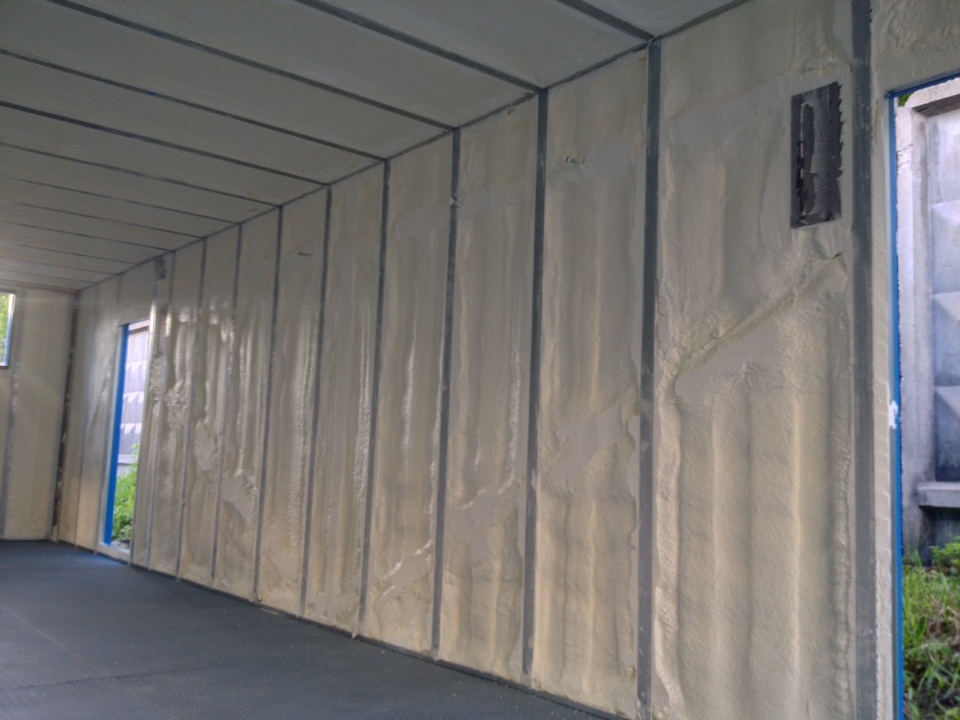

Рис. 8 Теплоизоляция контейнера ППУ изнутри

Заказать напыление слоя полиуретана для теплоизоляции контейнера индивидуальные застройщики предпочитают по ряду причин:

  • этот материал имеет высокую адгезию с металлом;
  • дополнительно защищает стальной лист от коррозии;
  • позволяет снизить толщину слоя теплоизоляции;
  • легко проникает в труднодоступные места;
  • обеспечивает гарантированную непрерывность слоя.

Напыляется пенополиуретан на стены от пола к потолку, на горизонтальных участках в произвольном порядке. После отвердевания срезается с поверхностей стоек силового каркаса, на который будет крепиться облицовка стен.

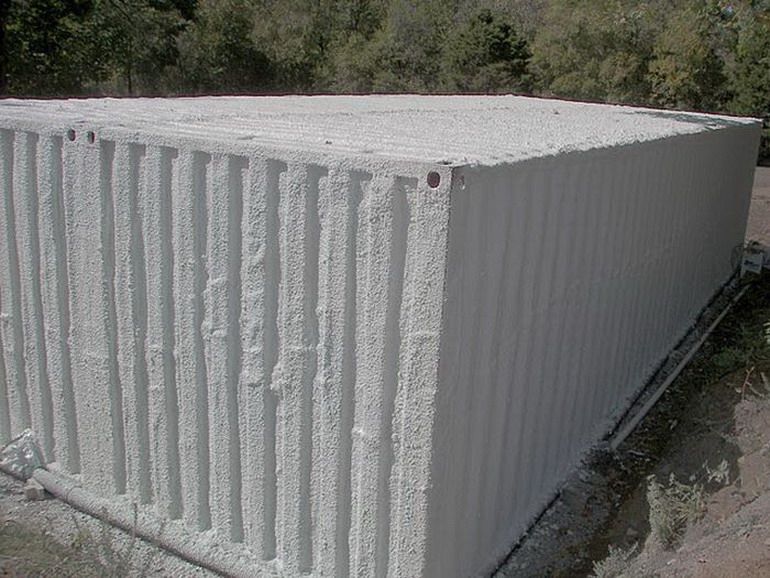

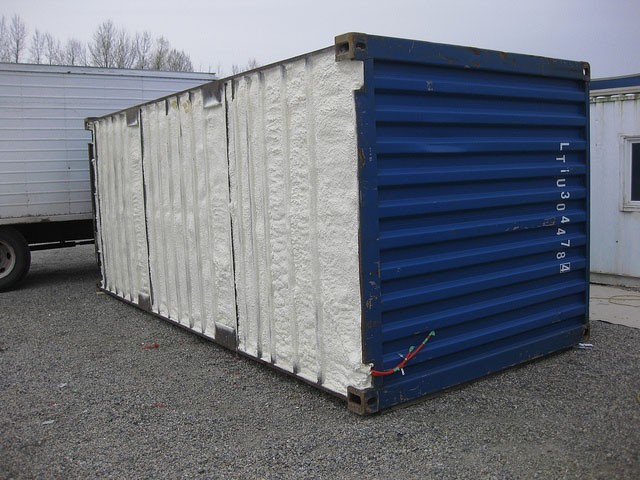

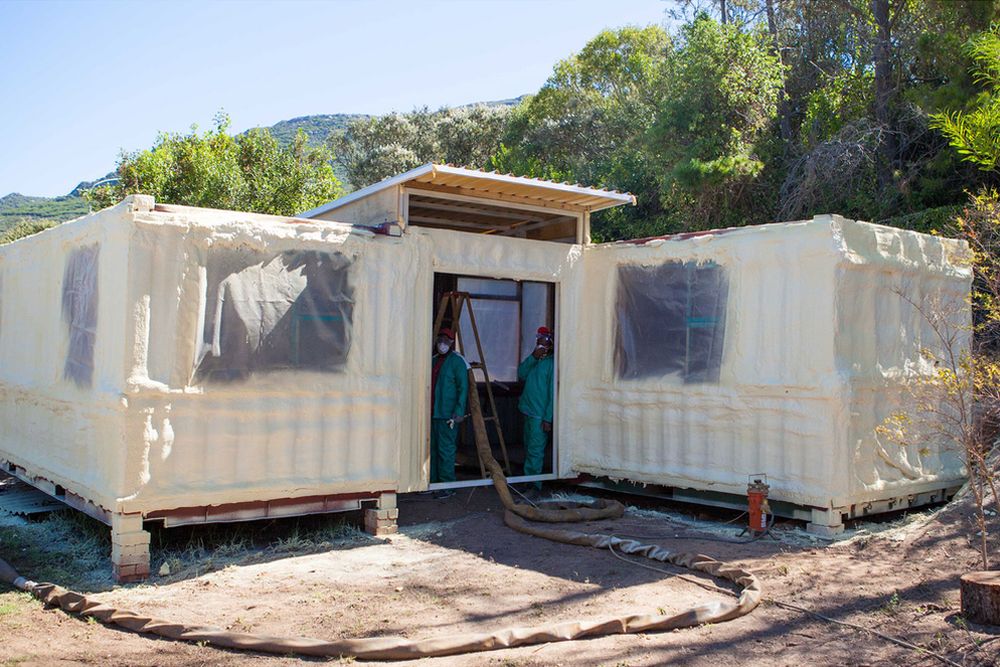

Рис. 9 Напыление ППУ снаружи

У этого материала невозможна деформация и усадка в процессе эксплуатации. Обработанные ППУ деревянные конструкции не впитывают влагу и не гниют, соответственно.

Пенополистирол

Механические и эксплуатационные свойства экструдированного пенополистирола выглядят следующим образом:

  • стоимость – минимум вдвое выше, чем у базальтовой ваты;
  • гигроскопичность – 2 %;
  • паропроницаемость – 0,03 мг/мчПа;
  • горючесть – температура воспламенения +350°С;
  • токсичность – высокая;
  • теплопроводность – 0,04 Вт/мК;
  • обрабатываемость – высокая;
  • технологичность укладки – высокая;
  • совместимость с конструкционными материалами – бетон, металлы.

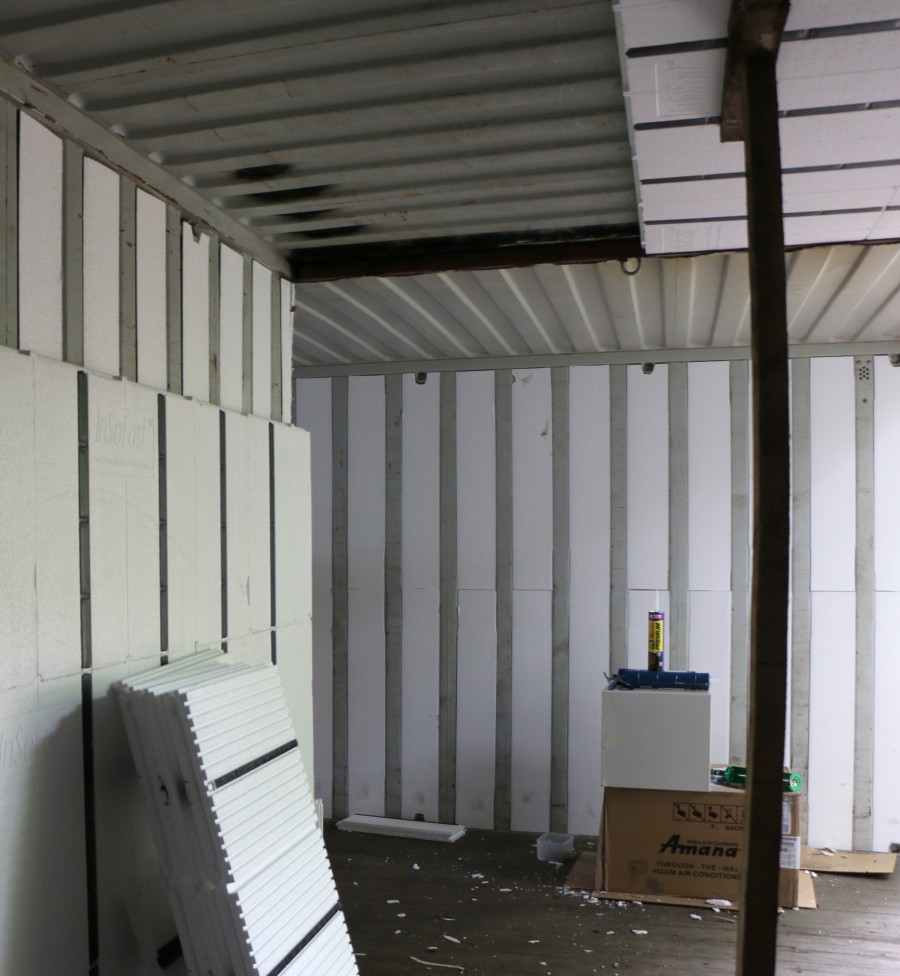

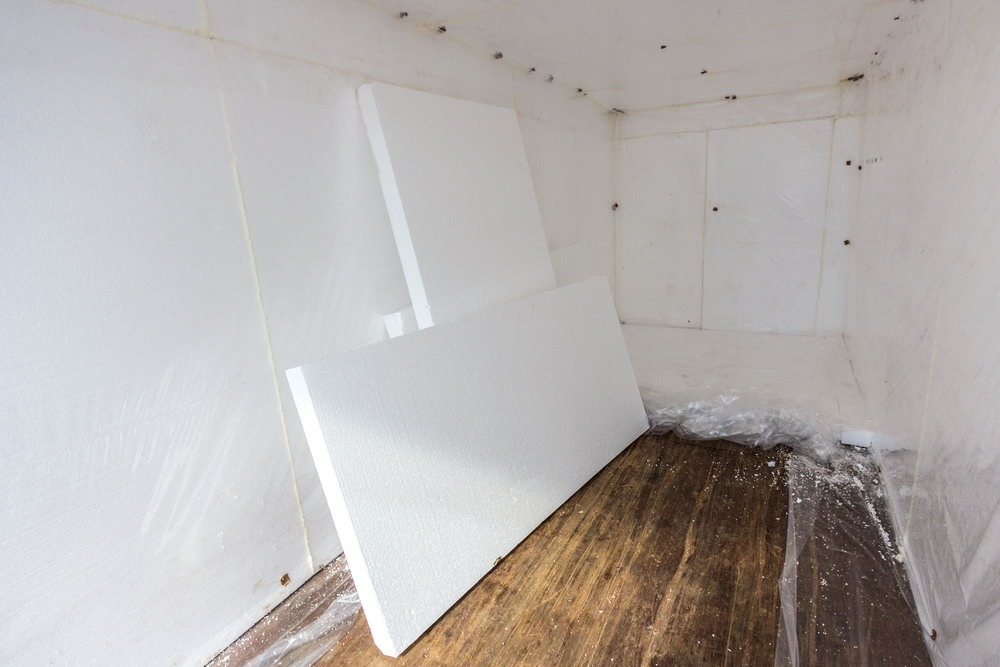

Рис. 10 Оклеивание контейнера пенополистиролом изнутри

Уложенный в ячейки деревянной обрешетки силового каркаса, пенополистирол не позволяет нормально испарить влагу из бруска, досок. Пиломатериалы начинают гнить, снижается несущая способность. Поэтому под этот утеплитель используются исключительно металлические профили. Технология имеет вид:

  • плиты ПСБС приклеиваются к металлическим стенам контейнера;
  • затем каждый блок крепится 5 «зонтиками» дюбель-гвоздей.

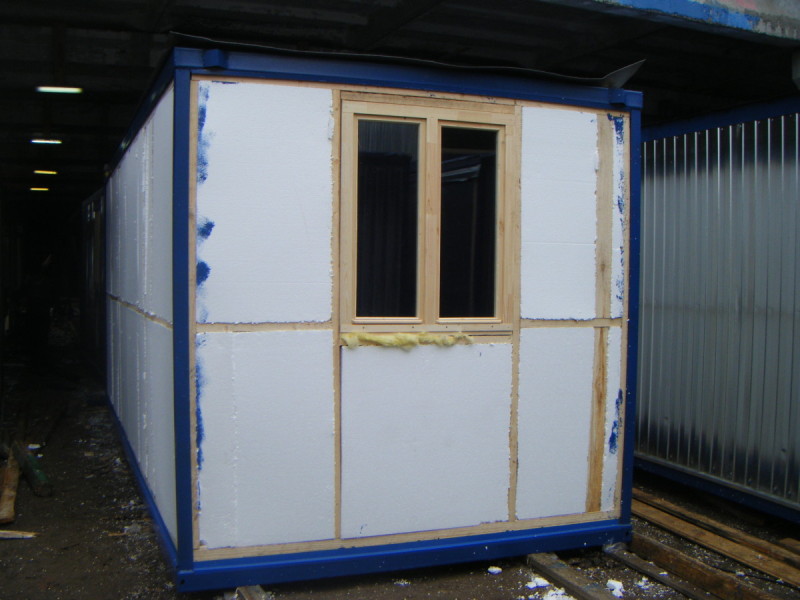

Рис. 11 Монтаж ПСБС снаружи

Аналогичным образом происходит утепление контейнеров пенопластом для перевозки грузов со специальными режимами хранения. В результате использования стального каркаса повышается бюджет теплоизоляции, но и увеличивается эксплуатационный ресурс конструкции.

Минеральная вата

Единственным абсолютно негорючим рулонным/плитным утеплителем для ограждающих конструкций является базальтовая вата, обладающая следующими характеристиками:

  • обрабатываемость;
  • высокая технологичность, производительность укладки;
  • цена в 2 – 3 раза ниже, чем у пенополистирола;
  • гигроскопичность – 1%
  • паропроницаемость – 0,5 мг/мчПа
  • токсичность – низкая;
  • теплопроводность – 0,05 Вт/мК;
  • горючесть – температура возгорания 1400°С;
  • совместимость с конструкционными материалами – полная.

Для обеспечения нормального микроклимата зимой в модульном доме из морских контейнеров необходим минимум 12 см слой минваты в плитах. Производится утепление морского контейнера изнутри по схеме:

  • укладка плит порядно снизу вверх;
  • крепление на клей, дополнительная фиксация дюбель-гвоздями с широкой шляпкой типа «Грибок»;
  • монтаж поверх минваты пароизоляционной мембраны.

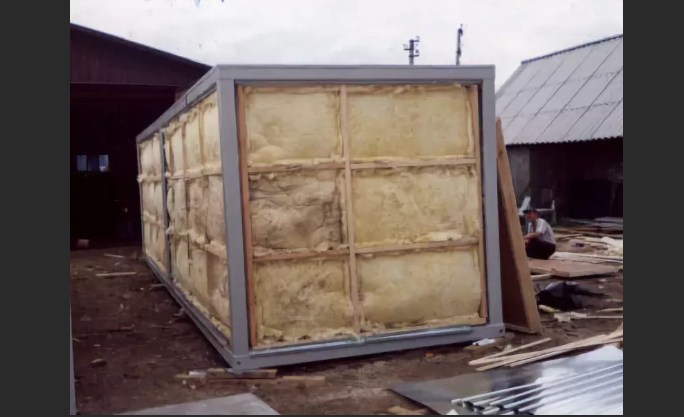

Рис. 12 Наружное утепление контейнера минватой

Основным недостатком материала является отсутствие жесткости. Его сложно крепить на вертикальные конструкции, а уже через 5 лет наблюдается сползание внутри пирога стен с образованием мостиков холода.

Следует начинать утепление со стен, чтобы в узлах примыкания пола, потолка избежать мостиков холода. При этом может понадобиться дополнительное креплениеплит внутри обрешетки сетками ПВХ, рейками, штапиками.

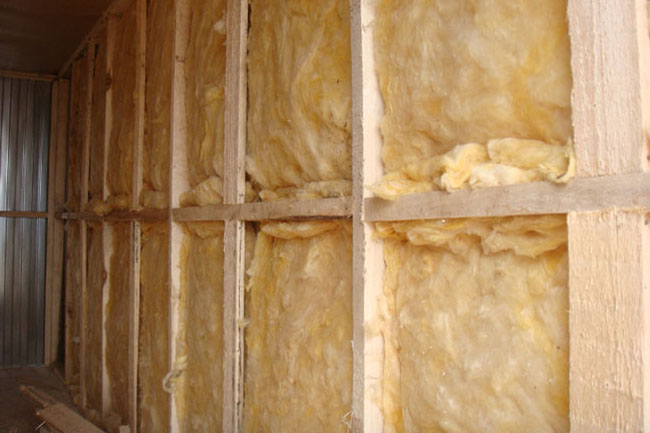

Рис. 13 Внутренняя теплоизоляция базальтовой ватой контейнера

Используют базальтовую плиту для снижения бюджета строительства, обеспечения максимальной пожаробезопасности, совместимости с деревянными конструкциями каркасов.

Как утеплить пол?

Существует три варианта утепления пола, не противоречащих законам строительной теплотехники:

  • бетонная стяжка толщиной 5 см поверх экструдированного пенополистирола высокой плотности;

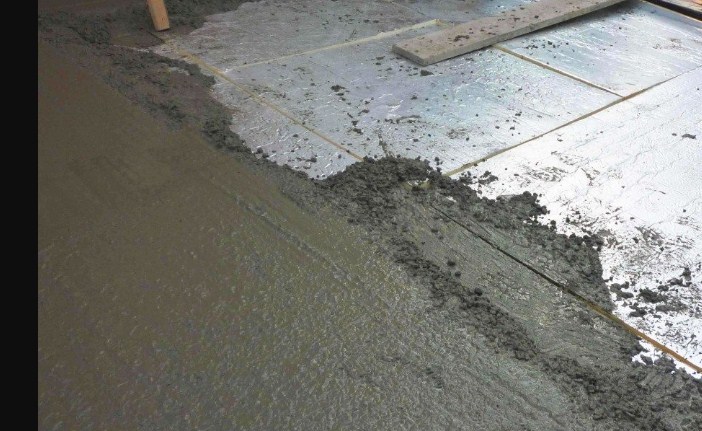

Рис. 14 Утепленная стяжка

  • непрерывный слой минваты, ППУ или ПСБС под лагами, закрепленными поперек контейнера к продольным балкам специальными П-образными элементами;

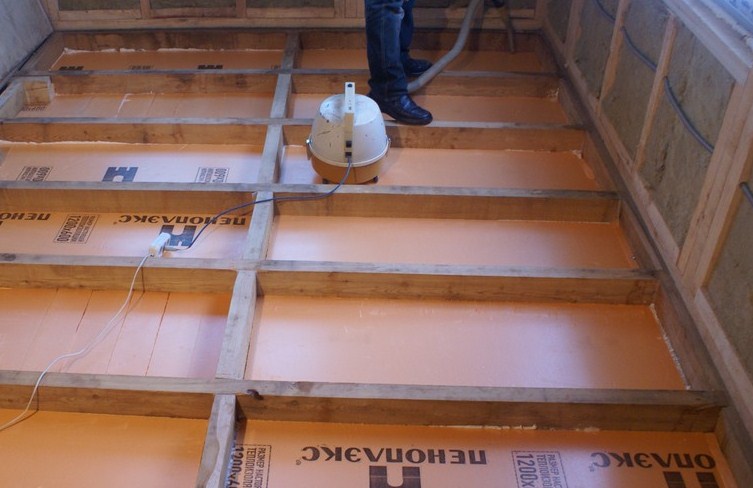

Рис. 15 Утепление под лагами

  • укладка утеплителя на металлическое основание, монтаж лаг регулируемого пола на специальных резьбовых элементах.



Рис. 16 Утепление регулируемого пола

Реже применяется утепление контейнера снаружи пенополиуретаном после наклона и фиксации под углом 45 градусов или укладки набок. Подобное оборудование есть только в специализированных компаниях.



Рис. 17 Напыление ППУ на контейнер снизу

Произвести теплоизоляцию контейнера снизу пенополистиролом, минватой своими силами не представляется возможным.

Утепление контейнеров для перевозки грузов

Промышленность выпускает изначально теплоизолированный 40 и 20 футовый контейнер  для транспортировки скоропортящихся грузов. Многооборотная тара без климатического оборудования со слоем пенопласта получила название изотермического контейнера.

Выглядит пошаговая инструкция изготовления изотермического контейнера из обычного следующим образом:

  • монтаж обрешетки непосредственно на ограждающие конструкции;
  • раскрой пенополистирола в размер ячеек обрешетки;
  • укладка утеплителя в ячейки на клей.



Рис. 18 Теплоизоляция контейнера для перевозки

Для многооборотной тары наличие мостиков холода не критично, гораздо важнее сэкономить объем рабочего пространства внутри. Для повышения эксплуатационного ресурса контейнера используется пенопласт с пленкой из полиэтилена.

Заказать услугу утепления контейнеров

В нашем ассортименте имеется утепленный блок-контейнер с готовыми интерьерами, наружной отделкой. Эти сборочные единицы обеспечивают высочайший комфорт проживания в модульном доме.

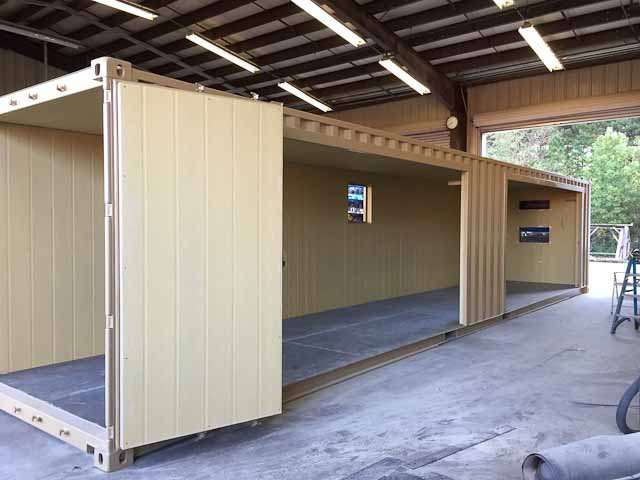

Рис. 19 Переоборудование морских контейнеров

Однако для снижения бюджета строительства или реализации оригинальных проектов коттеджей можем переоборудовать 40 футовый контейнер в сборочную единицу с утепленными ограждающими конструкциями, люками под внутренние лестницы, дверными/оконными проемами.

Практикуем шеф-монтаж, сборку под ключ, доставку продукции нашими грузовиками. Информационная поддержка сотрудниками бытовки РФ оказывается нашим клиентам бесплатно.
