Как сделать фундамент из покрышек своими руками?

Совмещение технологии столбчатого ростверка и габионных конструкций позволяет правильно сделать фундамент из покрышек собственными силами. На засыпанные песком б/у автошины можно поставить бытовки #SHORT# от производителя или опереть коттедж целиком в зависимости от грунтовых условий участка.

Под какие объекты подойдет фундамент из покрышек?

Сборный фундамент из б/у автомобильных шин считается пригодным для следующих объектов:

• сарай;
• беседка (веранда);
• баня;
• туалет;
• бытовка;
• гараж;
• теплица;
• каркасный дом.

Покрышки в этом случае являются несъемной опалубкой, корзиной габиона или сверхпрочной тарой при заполнении их бетоном, щебнем или сыпучими материалами, соответственно. Принцип этой технологии заключается в следующем:

• после наполнения песком, щебнем, бетоном или обычной землей резиновая шина «держит форму» и обладает несущими свойствами;
• поскольку оболочка конструкции водонепроницаемая, покрышки с песком не размываются паводковыми водами, предотвращается капиллярное всасывание воды цоколем, стенами из почвы;
• из шин можно изготовить столбы, ленту с перевязкой в половину диаметра колеса, аналог плитного фундамента при сплошной укладке на площадку.

В зависимости от несущей способности почвы и уровня УГВ можно использовать фундамент из автомобильных покрышек без снятия грунта или заглублять его на необходимый проектный уровень.

При строительстве фундамента необходимо использовать перевязку шин между собой шурупами – крепление в протектор в одном ряду, в торец колеса между рядами. Из рассматриваемых резинотехнических изделий можно сооружать и основание, и непосредственно фундамент для надворной постройки.

Этапы закладки фундамента своими руками

Основной проблемой строительства являются силы морозного пучения. Индивидуальный застройщик крайне редко заказывает геологические изыскания стоимостью от 25 000 рублей. Поэтому уровень УГВ, строение, взаимное расположение пластов на участке остается загадкой для строителей. В этом варианте лучше перестраховаться, избавившись от сил вспучивания на начальном этапе:

• снятие плодородного слоя под подошвой здания;
• замена грунта с высоким содержанием глины на нерудный материал (песок, щебень);
• дренаж для отвода паводковых, ливневых стоков, грунтовых, почвенных вод;
• сохранение тепла недр за счет укладки утеплителя.

Поскольку стоимость всего указанного комплекса работ по ликвидации сил морозного вспучивания для строения 6х6 м получается высокой, выполняется одна или две операции из этого списка. Выполнены старые покрышки из резины, поэтому могут частично компенсировать подвижки грунта при его вспучивании.

Все указанные преимущества и технология возведения позволяют сократить бюджет строительства до стоимости нерудного материала. В шиномонтажных мастерских б/у резину чаще всего отдают бесплатно.

Столбчатый

Использовать столбы из покрышек, как фундамент здания, можно только при низком уровне УГВ, зато практически на любых почвах. Технология изготовления столбчатого ростверка выглядит следующим образом:

• выкапывание колодцев по диаметру б/у покрышек глубиной 0,4 – 0,6 м;
• укладка нижнего ряда шин, фиксация их костылями, арматурой изнутри в землю от бокового сдвига;
• засыпка послойная песком, гравием, ПГС или щебнем с уплотнением виброплитой или ручной трамбовкой, толщина слоя 10 см;
• забивание арматуры высотой до нулевой отметки фундамента;
• монтаж последующих рядов с перевязкой резины саморезами длиной 45 мм;

Деревянные дачные бытовки после установки на резину не имеют контакта с влажной почвой. Что позволяет повысить их эксплуатационный ресурс. Обратная засыпка (расстояние между краем шурфа и резиной с внешней стороны столба) производится нерудным материалом, так же с послойной трамбовкой.

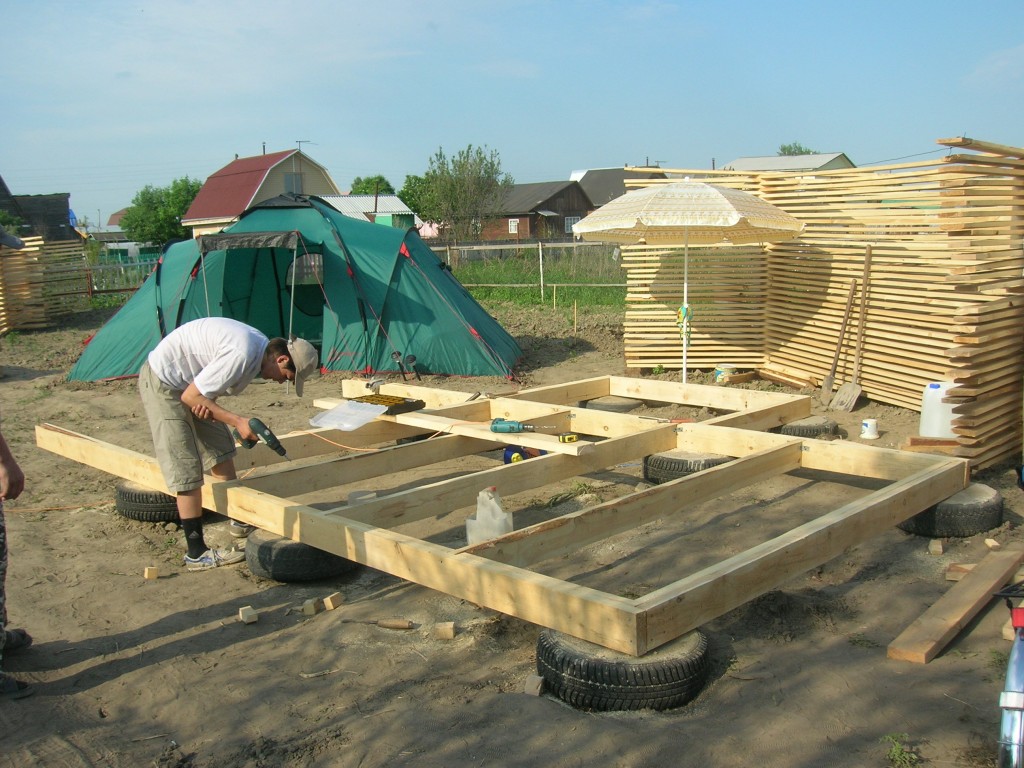

Столбы обвязываются ростверком, для этого на них укладывается брус, швеллер, двутавр или бревно, балки просверливаются насквозь, в отверстия забивается арматура. В каркасных, модульных зданиях роль ростверка выполняет нижний пояс обвязки. Столбчатый фундамент обычно используется для надворных построек и одноэтажных коттеджей из бруса, газобетона, панелей СИП, по каркасной технологии.

Плитный

Сплошной фундамент под сарай из покрышек обычно применяется на болотистой местности, в прибрежной зоне, при высоком уровне УГВ. Кроме того, на глинистой почве под автомобильную резину укладывается сплошным слоем теплоизоляционный материал – пенополистирол высокой плотности.

Технология возведения плитного (сплошного) фундамента из б/у покрышек имеет вид:

• снятие плодородного слоя;
• замена пучинистого грунта нерудным материалом на глубину 0,4 м с послойны уплотнением площадным вибратором;
• укладка шин внутри котлована с перевязкой саморезами между собой через протекторную часть колеса;
• заполнение покрышек нерудным материалом с трамбовкой ручным способом;
• обратная засыпка щебнем/песком.

Щебень не обладает капиллярным всасыванием, не теряет несущую способность при намокании. Поэтому при вероятности подтопления участка, высоких грунтовых водах используется этот нерудный материал. Песок засыпают в шины на сухом грунте.

Без снятия грунта

Наиболее распространенный в среде индивидуальных застройщиков ленточный фундамент имеет классификацию по глубине залегания его подошвы относительно нулевой отметки:

• глубокого заложения – ниже отметки сезонного промерзания;
• малого заложения – глубина 40 – 80 см от поверхности;
• незаглубленный – лента лежит на поверхности почвы, ее высота больше ширины;
• ленточный пояс – аналогично предыдущему варианту, но ширина больше высоты ленты.

В двух последних случаях фундамент из покрышек своими руками не заглубляется. Плодородный слой все же придется снять, так как он содержит много органики, после перегнивания которой конструкция неизбежно просядет.

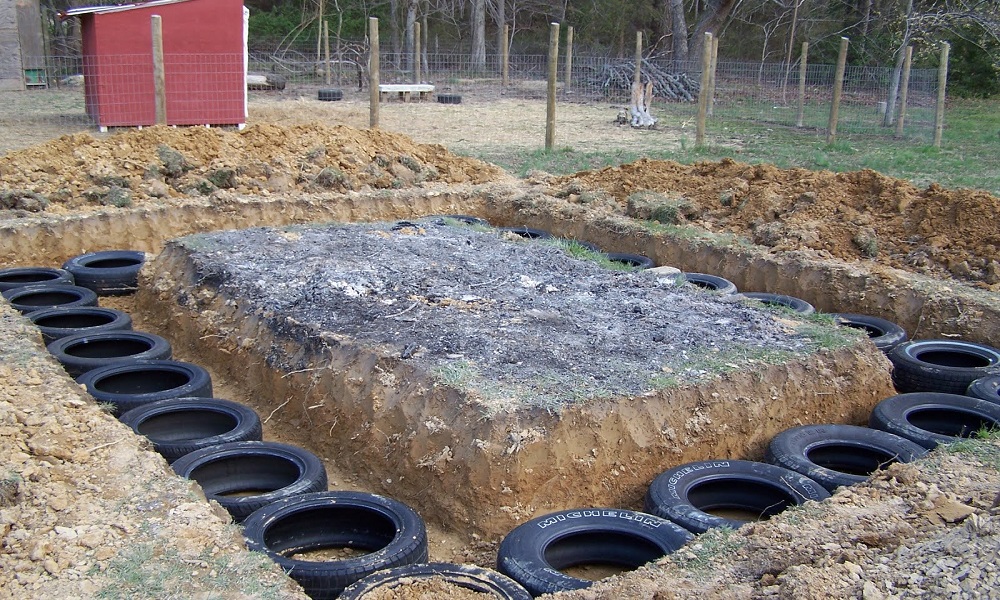

Ленточный фундамент для легких построек возводится в один ряд покрышек. В жилых домах необходим цоколь, поэтому добавляется второй, а иногда, и третий ряд шин. Внутри одного ряда резина соединяется между собой шурупами в протектор. Ряды связываются саморезами через боковые части шин. Проектные оси здания должны проходить через центр колес.

Рекомендации эксперта

Изготавливая фундамент из шин собственными силами, индивидуальные застройщики сталкиваются со следующими проблемами:

• выбор наполнителя;
• диаметр покрышек;
• глубина заложения, количество рядов;
• декорирование выступающих частей колес;

При выборе наполнителя автомобильных покрышек следует учесть нюансы:

• после заливки импровизированных форм в котловане бетоном получается аналог сборного фундамента, элементы которого не связаны между собой;
• в шурфе установленные друг на друга колеса становятся несъемной опалубкой с улучшенной эластичной защитой от пучения грунта, намокания цоколя здания;
• при засыпке ленточного, плитного фундамента из одного слоя покрышек щебнем перевязка так же отсутствует, конструкция обладает высокими дренирующими и несущими свойствами;
• песок используется только на сухих почвах с максимально низким уровнем грунтовых вод.

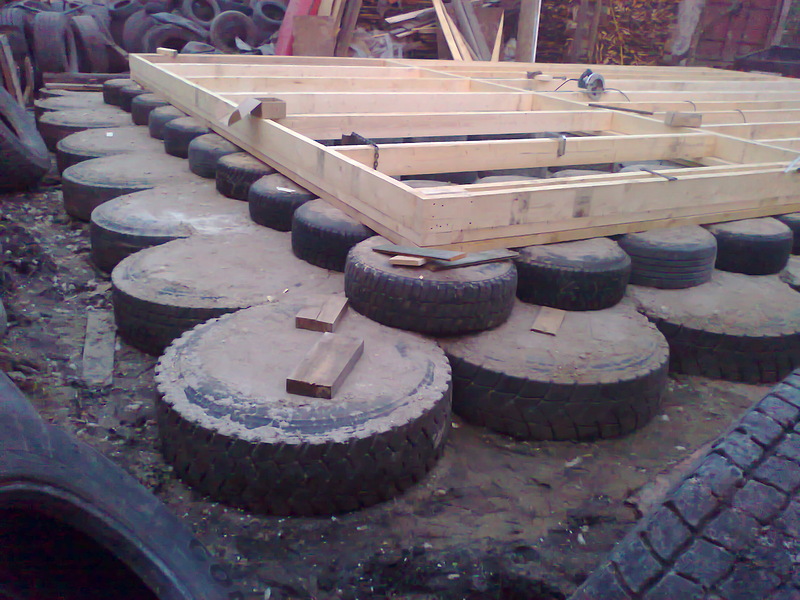

Балки ростверка столбчатого фундамента укладываются посередине колес. Проектные оси стен коттеджей, надворных построек на ленточном, плитном фундаменте из шин так же проходят через центр окружности покрышки. То есть, одна половина круга находится внутри конструкции фундамента под зданием, другая выступает наружу.

С шинами меньшего диаметра (R13 – R15) работать удобнее при засыпке, трамбовке песком, щебнем, ПГС. Подпорные стены, ленточные и столбчатые фундаменты в этом случае получаются аккуратными, расходуется меньше нерудного материала и времени.

С другой стороны, покрышки диаметром от R16 – R20 имеют больше вариантов исполнения по толщине протектора. С широкими шинами получается меньше рядов, снижается трудоемкость вкручивания шурупов для связки ярусов. Щебня, бетона, песка здесь расходуется значительно больше.

Глубина заложения зависит от типа возводимой конструкции:

• подпорная стена для террасирования участка на склоне – не менее 1/3 от высоты над уровнем нижней ступеньки террасы (обычно, 3 – 5 рядов в зависимости от уклона);
• столб фундамента – 1 – 2 ряда ниже поверхности почвы или столько же ярусов без заглубления;
• ленточный фундамент – от 40 см для МЗЛФ, без заглубления НЗЛФ;
• плитный фундамент – снятие плодородного слоя на обжитом участке, дерна на не обустроенной площадке.

Выступающие наружу половинки окружностей заполненных щебнем или бетоном шин декорируются несколькими способами:

• обшивка листовыми отделочными материалами;
• укладка декинга для изготовления опоясывающей здание террасы;
• установка каркаса для обшивки линеарными панелями, ПВХ вагонкой, сайдингом.

При наличии необходимого количества б/у покрышек каркасные дома под ключ обходятся на 15 – 20% дешевле после установки их на фундамент из этих резинотехнических изделий. Конструкция обладает ремонтопригодностью, не мешает изготовлению узлов ввода ХВС/ГВС, вывода канализации.
