Электрика модульного дома

С учетом того, что модульный дом для постоянного проживания возводится из сборочных единиц 100% готовности к эксплуатации, разводка системы электроснабжения в нем уже выполнена специалистами на заводе производителя. Она гарантированно соответствует требованиям действующего норматива ПУЭ, безопасна для пользователей.

Варианты разводки электрики

Для любого потребителя, заключившего договор с поставщиком электроэнергии, выделяется определенная мощность. С учетом ежегодного увеличения количества бытовых электроприборов, отсутствия газа в некоторых коттеджных поселках, и абсолютно на всех участках СНТ, этой мощности часто недостаточно для потребителя по объективным причинам:

• стандартным подключением дома считается однофазный кабель;
• по действующим правилам ПУЭ его электрическая мощность ограничена 5 кВт;
• в отсутствие централизованного/автономного снабжения природным газом в коттедже используется электрический котел, плита, духовка;
• потребность в электричестве возрастает до 15 – 25 кВт, требуется подведение трехфазной линии.

Кроме того модульные жилые здания эксплуатируются на отдельных участках, для обслуживания которых применяются электрические культиваторы, триммеры, измельчители, прочее электрооборудование. В надворных постройках и на самом участке необходимо освещение, подключение бытовых приборов.

Владельцу недвижимости, построенной по традиционным технологиям, приходится рассчитывать установленную мощность самостоятельно или обращаться в специализированные организации для составления проекта электрики.

При выборе модульного коттеджа застройщик может заказать услугу у производителя блок контейнеров. Это обойдется дешевле, кабель нужного сечения будет проложен внутри здания, в щиток будет установлено необходимое оборудование без нарушений регламента ПУЭ.

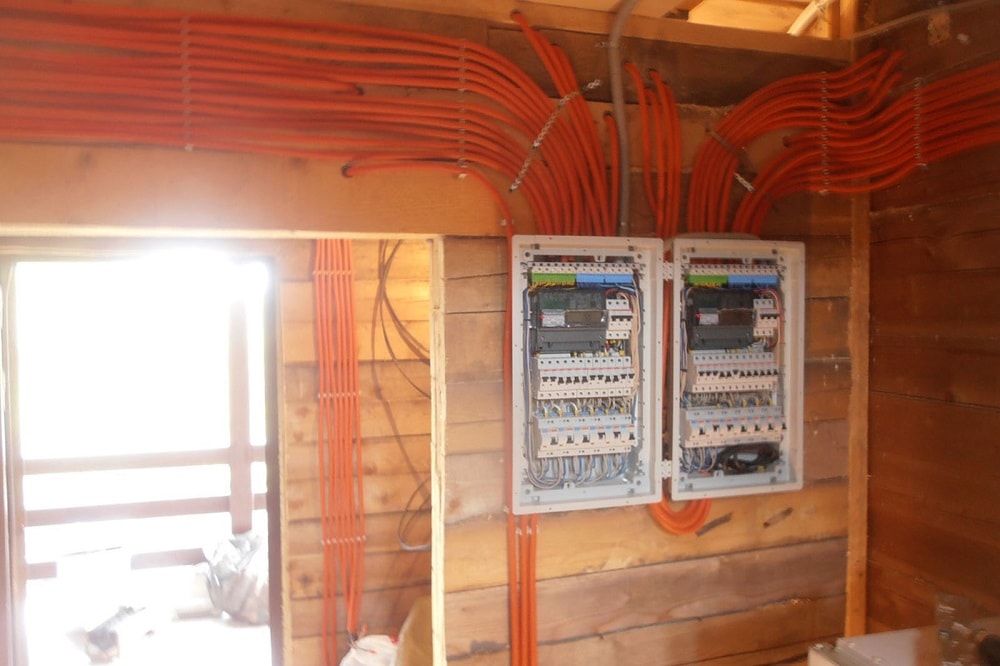

Внутренняя электропроводка

Основными нюансами внутренней электросети бытового типа в частном доме являются:

• разбивка потребителей на группы – освещение во всем здании или на каждом этаже, в крыле дома отдельно, мощное оборудование, приборы, маломощные потребители;
• разводка групп по комнатам – наибольшее количество на кухне, в подсобных помещениях (бойлерная, котельная);
• наличие заземляющего провода в розетках;
• использование медного кабеля с запасом его сечения 25%;
• установка щитка в удобном месте без нарушений регламента ПУЭ;
• наличие в щитке прибора учета электроэнергии, УЗО, автоматов для каждой группы.

Этим обеспечивается безопасность членов семьи, высокая ремонтопригодность каждой группы потребителей. Разводка осуществляется скрытым способом под облицовками стен или снаружи в кабель-каналах. Для некоторых интерьеров может использоваться разводка в стиле ретро – витой шнур на керамических изоляторах.

После сборки на объекте модуль дача подключается к централизованной системе электрообеспечения населенного пункта. Собственнику останется смонтировать контур заземления, подключить его в щиток.

Уличное освещение

Экономичным вариантом разводки наружной бытовой линии является алюминиевый кабель, стоимость которого в 3 – 5 раз меньше, чем медного аналога. Линия может протягиваться под землей или воздушным способом. В первом случае кабель помещается в трубу, заглубляется на уровень, где его невозможно повредить случайно, например, перекапывая огород культиватором.

Во втором варианте придется устанавливать столбы, которые можно использовать для уличного освещения придомовой территории или всего участка. Обычно зонами освещения являются дорожки, беседки, бассейны, элементы ландшафтного дизайна, номера домов и названия улиц, парковки/стоянки авто.

Основными требованиями для уличного освещения являются:

• напряжение 12 – 36 В максимум;
• степень защиты осветительных приборов от IP45.

Для этого используются понижающие трансформаторы либо прокладывается светодиодная лента.

Надворные постройки

При достаточном количестве выделенной электрической мощности объекта кабель может быть проведен в гараж, баню, хозяйственные постройки на участке. В каждой из них монтируется отдельный щиток, а сами они выделяются в отдельную группу внутри домового щитка.

Кроме освещения в надворных постройках может устанавливаться оборудование – станки, измельчители, обогреватели, зарядные устройства, источники БП, котельные для подогрева воды в бассейне, электрокаменки внутри бани.

Запрещены ответвления на участках между столбом централизованной линии ЛЭП и щитком внутри коттеджа. Для защиты от электрохимической коррозии медных/алюминиевых проводов используются специальные соединения.

Особенности электрики в модульном коттедже

В нормативах ПУЭ запрещено размещать внутридомовой электрощит ближе 1 м от труб любых инженерных систем и приборов учета. Остальными нюансами электропроводки дома из блок контейнеров являются:

• наличие общего автоматического выключателя 25 А помимо автоматов для каждой группы потребителей;
• для удобства доступа поставщики электроэнергии обязывают владельцев частных домов устанавливать щитки на улице, хотя в законодательстве этого пункта нет;
• при использовании деревянной, то есть потенциально горючей, облицовки стен оболочка кабеля должна иметь ВВГ или NYM изоляцию двойного, тройного типа, соответственно;
• розетки, выключатели для улицы должны иметь соответствующую защиту от влаги, пыли;
• запрещено использовать радиусные и наклонные трассы при прокладке внутренних систем электроснабжения, разрешены только вертикальные и горизонтальные направления;
• скруткой разрешено соединять провода в коробках только из одинакового металла, в остальных случаях используется пайка, обжим, винтовые клеммы;
• провод заземления, зануления допускается стыковать исключительно сваркой.

Таким образом, заказывая модульный садовый дом или коттедж, застройщик получает готовую разводку электрики, отсутствие штрафов от контролирующих организаций, экономию времени, средств.
