Вентиляция кровли

Долговечность и надежность крыши зависит от качества вентиляционной системы. При наличии системы отопления зимний дом под ключ в обязательном порядке должен иметь систему естественной вентиляции кровли, как самый недорогой и энергоэффективный ее вариант.

Назначение кровельной вентиляции

Стропильная система в 90% случаев изготавливается из досок и бруса. Даже после специальной обработки древесина имеет низкий эксплуатационный ресурс во влажной среде. В жилых помещениях влажность воздуха всегда выше, чем за пределами здания. Вентиляция кровли необходима для решения нескольких задач:

• предотвращение перегрева битумных материалов;
• отсутствие намокания теплоизоляции;
• снижение деформаций кровельного водостока из-за обледенения скатов;
• предотвращение разрушения кирпичных, железобетонных, стальных и деревянных элементов крыши.

Оборудуется кровельной вентиляцией дачный дом периодической эксплуатации, коттедж с постоянным режимом обогрева, садовая постройка сезонного использования без отопления.

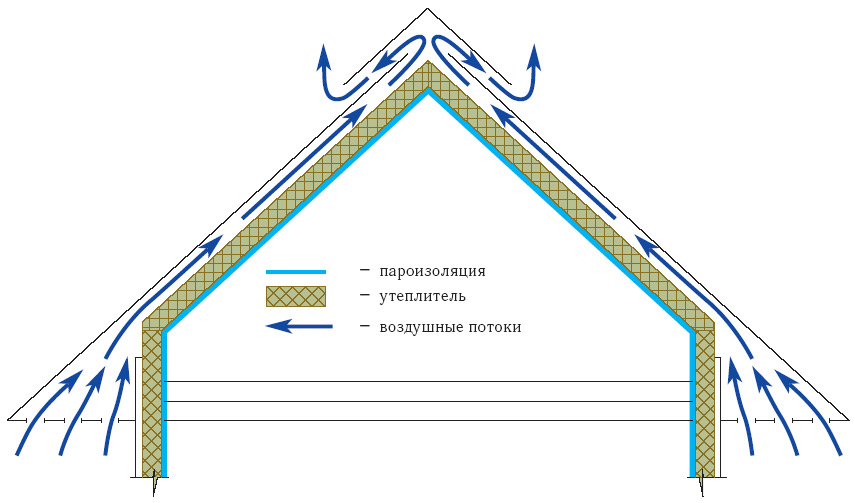

Принцип и схема воздухообмена

В строительной физике существует три варианта воздухообмена:

• вентиляция – регулируемый постоянный обмен воздуха между помещением и атмосферой в расчетном количестве;
• проветривание – не контролируемая подача приточного воздуха;
• сквозняк – залповое проветривание по кратчайшей траектории между противоположными отверстиями, проемами.

Холодные воздушные массы перемещаются сверху вниз, теплые – в противоположном направлении. Эффект тяги – естественной вентиляции основан на разнице плотности теплого и холодного воздуха. Первый, менее плотный, насыщенный парами влаги, выталкивается холодными массами с высокой плотностью, малым содержанием частиц воды.

Скатная крыша имеет две и более наклонные плоскости с перепадом высот в карнизе и коньке. Конструкционных и теплоизоляционных материалов с абсолютным отсутствием теплопередачи не существует в природе. Поэтому теплый воздух с избыточной влажностью неизбежно проникает в чердачное помещение.

Точка росы возникает на границе теплой и холодной среды, поэтому влага конденсируется на стропильных ногах, прочих деревянных конструкциях, внутри теплоизоляционного материала, на обратной стороне кровельного покрытия. От этого металлы ржавеют, бетон разрушается, древесина гниет.

Треугольной конструкции крыши в сочетании с поступлением тепловой энергии в чердачное помещение уже становится достаточно для организации естественной вентиляции. Застройщику остается лишь обеспечить приточный канал в карнизе, вытяжку под коньком кровли.

Однако деревянные дома под ключ #SHORT# могут использоваться круглогодично, сезонно и периодически. Поэтому используются разные схемы утепления, изоляции и воздухообмена кровельного пирога, чердачного или мансардного помещения.

Конструкция кровельной вентиляции

Для циркуляции воздуха между тыльной поверхностью кровельного материала и гидроизоляции, защищающей утеплитель, деревянные элементы стропильной системы, используется контробрешетка. Она изготавливается из бруска, который набивается на стропила поверх рулонного, пленочного материала гидроизоляции (гидроветрозащиты).

Входное отверстие вентсистемы для притока воздуха формируется в карнизе крыши, выходное для вытяжки изготавливается в коньке. Прежде, чем купить каркасный дом на загородном участке, рекомендуется проверить наличии вентиляции кровли.

Приточная часть

Нижней частью скатов крыши являются карнизы, обычно декорированные софитом, ПВХ панелями. Для обеспечения расчетного объема приточной вентиляции используется несколько технических решений:

• крепление вертикальной карнизной планки через втулки;
• использование перфорированного софита;
• установка вентиляционных решеток или щелевых элементов.

Под облицовку карниза с элементами приточной вентиляции (обычно поверх капельника) устанавливается полимерная сетка. Она предотвращает проникновение в вентиляционную щель насекомых, листвы, мусора.

Вытяжная часть

Лучшим вариантом вытяжки является вентилируемый конек поверх зашитых полимерной сеткой верхних концов кровельного материала. Однако технически это не всегда осуществимо:

• на крыше с малым углом уклона скатов снег может скапливаться в коньке;
• некоторые типы крыш, например, шатровые, не имеют конька;
• для некоторых кровельных материалов необходима герметизация конька во избежание протечек;
• длина конька недостаточна для обеспечения вентиляции крупногабаритных скатов вальмовых крыш.

В этих случаях применяются следующие доборные элементы вентиляции кровли:

• аэраторы – декоративно оформленный выход вентиляции;
• повышающие насадки – обеспечивают вентиляцию при наличии снежного покрова на крыше;
• окна Слуха – врубаются в скаты или фронтоны, проем зашивается жалюзи, а не стеклом

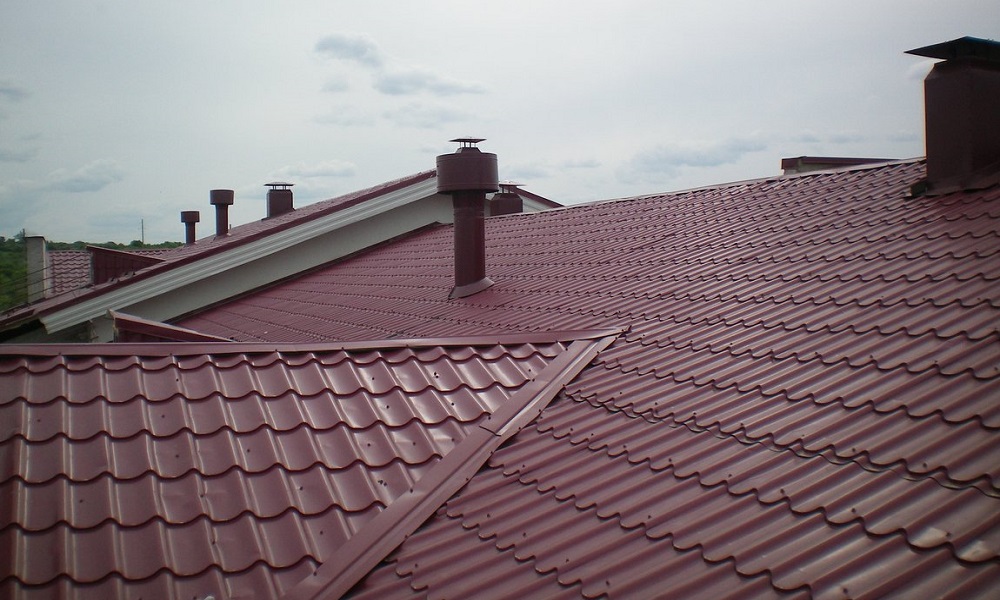

• выходы вентиляционные – трубы с дефлекторами, флюгерами, колпаками.

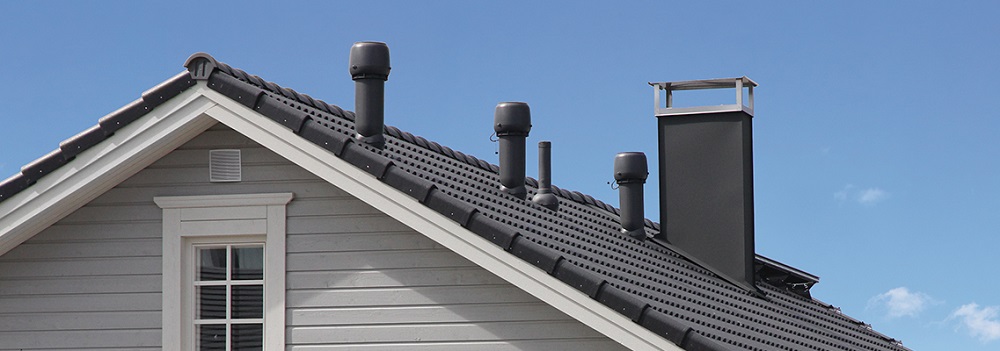

Вентиляционный выход может использоваться в узлах прохождения кровли вентканалами. Или соединять вентилируемое пространство кровли с атмосферой. Аэраторы созданы с аналогичной целью, но имеют оригинальную форму, конструкцию в виде волны, грибка.

Слуховые окна имеют несколько вариантов исполнения на фронтоне и скатах кровли. Повышающие насадки должны учитывать толщину снежного покрова в регионе, конкретной его зоне эксплуатации. Для расчета кровельной вентиляции приняты следующие значения:

• на метр длины конька необходимо отверстие 200 мм²;
• высота вентзазора под кровельным материалом от 50 мм;
• площадь приточных щелей/отверстий на 15% меньше аналогичной характеристики вытяжки;
• площадь слуховых окон составляет 0,02% от аналогичной характеристики перекрытия чердачного.

Аэраторы монтируются ближе к коньку, на расстоянии 15 – 60 см от него. В вальмовых и щипцовых крышах для воздухообмена создаются разрывы в обрешетке, пропилы стропильных ног и прочие технические решения.

Именно поэтому строительство домов из СИП панелей производится с классическими стропильными системами. Деревянный сэндвич применяется для изготовления стен, перекрытий, а крышу собирают из доски 50х150 мм. Для более подробных консультаций обратитесь к экспертам ресурса Бытовки РФ.
