Технология каркасного строительства Балун

14.11.2018

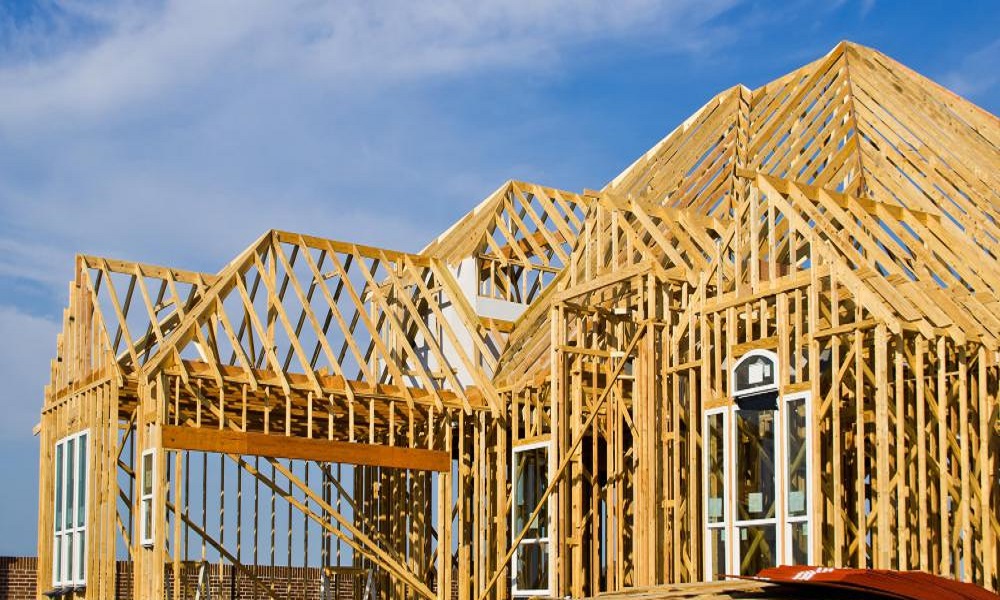

Классическим вариантом энергосберегающего здания является строительство каркасных домов по методу Балун. Вначале сооружается силовой каркас для всех этажей вместе с балками перекрытия, внутренними лестницами и стропильной системой. Затем производится наружная, внутренняя обшивка вертикальных конструкций, скатов кровли.



Особенности каркасного метода строительства Balloon

В переводе с английского Balloon обозначает пузырь, а air balloon – воздушный шар, аэростат. Своим названием технология строительства обязана следующим факторам:

  • в сравнении с традиционным тяжелым срубом каркасник, действительно напоминает легкую воздушную конструкцию, особенно без обшивки стен;
  • заметно снизились конструкционные/эксплуатационные нагрузки на фундамент здания;
  • сечение пиломатериалов в 3 – 5 раз меньше, чем у сруба, постройки из бруса;
  • на родине возникновения технологии Балун часто свирепствуют торнадо, способные поднять дом целиком, перенести его на некоторое расстояние.

Вместо самонесущих стен сруба здесь использован пространственный силовой каркас, который можно обшить листовыми материалами или доской, резко снизив бюджет строительства. Теплоизоляционные материалы внутрь каркаса поначалу не закладывались, что объясняется теплым климатом зоны эксплуатации.

Сегодня дачные дома под ключ остаются бюджетным способом быстрого обустройства участка ДНТ/СНТ.

Технология возведения

Особенностями метода возведения каркасного здания Balloon являются:

  • строительство по месту из завезенных пиломатериалов;
  • сначала монтируются стойки на высоту всех проектных этажей;
  • создается жесткий пространственный каркас из балок и ригелей;
  • затем укладываются балки перекрытий и сооружается стропильная система;
  • далее производится наружная обшивка фасадов и кровли;
  • на конечном этапе выполняется отделка внутренних стен, лестничных маршей, пола, потолка.

При указанной последовательности действий строительство деревянных домов обладает преимуществами:

  • экономичный расход конструкционного материала;
  • отсутствие громоздких тяжелых сборочных единиц и грузоподъемной техники, соответственно;
  • возможность панорамного остекления;
  • вариабельность архитектурных стилей;
  • любая конфигурация и размеры здания;
  • снижение уровня квалификации рабочих;
  • использование доски 50х100 мм вместо бруса;
  • применение металлических соединительных элементов вместо сложных узлов сопряжения деревянных конструкций.

Минусами технологии Балун являются:

  • зависимость от погодных, климатических условий;
  • низкая технологичность;
  • низкий ресурс доски нижней обвязки;
  • усадка стоек в течение полугода;
  • наличие высотных работ;
  • низкая пожаробезопасность в отсутствие межэтажных отсечек.

Классическая схема теплоизоляции каркасного коттеджа несовершенна. Утеплитель уложен между стойками и балками, которые являются мостиками холода. Без дополнительного наружного утепления теплопотери превышают допустимые значения, повышается расход энергоносителя в системах обогрева.

Конструкционные материалы

Силовой каркас здания в технологии Balloon изготавливается из доски 50х100 мм или 50х150 мм, предварительно пропитанной антипиреном и антисептиком. В качестве теплоизоляционного материала используется Эковата, минеральная и стеклянная вата. Не допускается укладка экструдированного пенополистирола с высокими пароизоляционными свойствами и низкой огнестойкостью.

Снаружи стены зашиваются листовыми материалами, вагонкой, панелями сайдингом. Внутренняя отделка производится блок-хаусом, вагонкой, плитами ОСП, ДСП, МДФ, виниловыми панелями и прочими облицовочными материалами. Возможна скрытная разводка инженерных систем внутри силового каркаса здания.

Из-за низкой технологичности технологии Балун каркасные постройки возводятся дольше, чем дома из СИП панелей заводской готовности, но быстрее зданий из бруса и классических срубов. Стойки устанавливаются на нижнюю обвязку, проходят по всей высоте дома. Поэтому планировка всех этажей получается одинаковой по умолчанию.

Узлы сопряжения силового каркаса

Самой неудобной схемой стропильной системы являются висячие стропильные ноги, пытающиеся вывернуть верхнюю часть стен наружу. В методе Балун присутствует двойная поэтажная обвязка доской, мауэрлат получается очень жестким, прочным. Поэтому можно использовать наслонные и висячие стропила с одинаковым успехом без снижения ресурса здания.

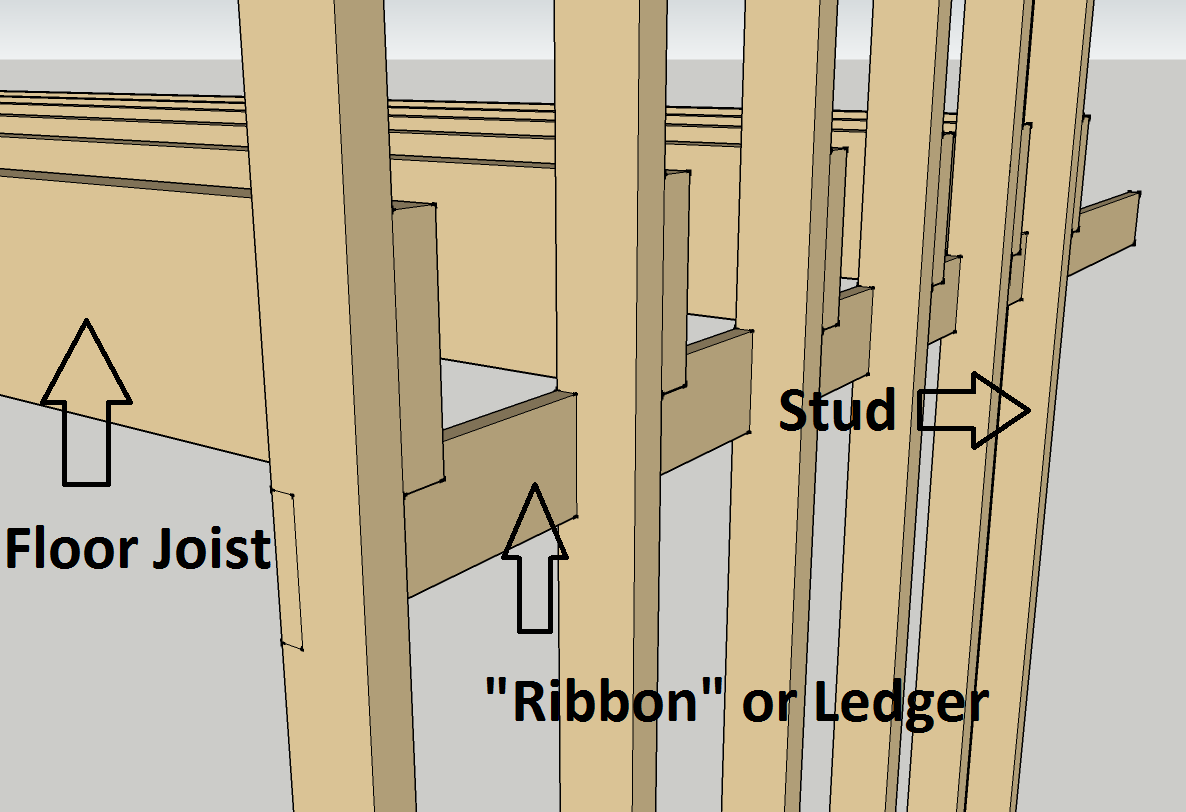

Стойки, проходящие по всей высоте здания, неудобны для крепления балок перекрытия. Поэтому используется стальной уголок и прочие соединительные элементы из металла. Что повышает бюджет строительства и технологичность процессов.

Отличия скандинавского и американского каркасного дома

Чаще всего сравниваются технологии строительства каркасного здания в Финляндии и Канаде, то есть странах с примерно одинаковым суровым климатом. Основными отличиями являются:

Скандинавская методика

Американская технология

дом возводит компания с соблюдением строительных норм

работы выполняются самим застройщиком

для технологии Балун завозятся нарезанные в размер элементы силового каркаса

доставка пиломатериалов 6 м длины, раскрой и наращивание по длине в пятне застройки

использование готовых ферм для стропильной системы, собранных на зубчатых пластинах

стропильные ноги, затяжки, укосины и ригели монтируются по месту

сечение доски 50х150 мм

доска 38х140 мм

листы обшивки 1,25х2,5 м

Размеры плит ОСП 1,22х2,44 м

ригель над окнами из доски на ребро

двойная обвязка этажа без оконных перемычек-ригелей

сдвоенные стойки в проемах

одинарные стойки в проемах

фасады из МДП или гипсокартона

наружная обшивка OSB



Цокольный ПВХ сайдинг популярен в Америке, но редко используется финнами. Скандинавы предпочитают вагонку и имитацию бруса, прибивая ее к стене гвоздями без кляммеров под покраску.

В РФ садовые дома часто возводят по методу Balloon при достаточном количестве рабочих. Если коробку каркасника по технологии Платформа можно собрать вдвоем и, даже в одиночку, то для метода Балун потребуется бригада минимум из 4 человек.
