Фермовая плоская крыша каркасного дома

Используется фермовая плоская крыша для сложных эксплуатационных условий и/или больших нагрузок. Например, при использовании части крыши под парковку легкового авто, строительстве на ней оранжереи, зимнего сада.

Очень часто строительство дачных домов выполняется на крутых склонах. Поэтому указанные варианты эксплуатируемой крыши идеально подходят для этого.

Пространственная ферма

Плоская крыша может изготавливаться в виде горизонтального перекрытия и односкатной конструкции с малым, практически незаметным, углом уклона. В первом случае несущими конструкциями перекрытия являются балки. Во втором варианте это стропильные ноги на мауэрлате противоположных стен.

Балки и стропильные ноги обычно изготавливаются из следующих материалов:

• доска на ребро – не эксплуатируемая крыша, низкие нагрузки;
• брус – частично эксплуатируемая кровля, средние нагрузки;
• клееный двутавр – высокие нагрузки, пролеты до 6 м;
• плоская ферма – очень высокие нагрузки, пролеты до 12 м.

Плоская ферма состоит из стержней, соединенных между собой в решетку. Конструкция устанавливается на ребро, воспринимает вертикальные нагрузки в одной плоскости.

Другими словами, при использовании ферм можно сократить расход материалов, снизить общий вес конструкций, увеличить длину перекрываемых пролетов. Ферма по умолчанию выше балки, и имеет скелетную структуру. Поэтому в перекрытие, крышу можно заложить больше утеплителя без образования мостиков холода, развести внутри нее инженерные системы, электрику.

Фермы укладываются параллельно друг другу, обвязываются сверху листовым настилом под гидроизоляцию и снизу черновым потолком. Верхний и нижний пояс крепится к раскосам специальными пластинами – либо из фанеры, прибиваются к бруску гвоздями, либо из гвоздевых пластин, вдавливаются в дерево специальными прессами. Многоточечный вариант фиксации гвоздями или гвоздевыми пластинами позволяет получить практически монолитную конструкцию.

Фермовая плита представляет собой пространственную стержневую ферму. В грубом приближении это стандартное перекрытие из плоских ферм, связанных между собой поперечными восходящими, нисходящими или крестовыми раскосами.

При изготовлении прямоугольной фермы из двух балок характеристики несущей конструкции возрастают на порядок. Точно так же и с пространственной фермой – ее параметры намного выше, чем у фермы плоского типа. Ее не раздавит заехавшая легковая машина и тяжелая кирпичная печь, сугроб пятиметровой высоты и, даже, упавшее дерево.

При использовании в проекте плоской крыши самые дешевые деревянные дома под ключ способны повысить статус владельца, и резко увеличить качество загородного проживания.

Утепление

Для нагрузок и эксплуатационных условий частного коттеджа при изготовлении пространственных ферм вполне хватает пиломатериала сечения 30х30 мм или 50х50 мм. При этом обеспечивается несущая способность 2 – 5 т/кв. м. Независимо от схемы поясов и решеток конструкция имеет множество полостей сложной формы.

В качестве утеплителя можно применить несколько материалов:

• сыпучие – перлит, керамзит, вермикулит;
• минеральные – базальтовая или стеклянная вата и плита;
• инновационные – Эковата со специальными пропитками от гниения и возгорания, защитой от насекомых, грызунов.

Пароизоляционный слой пришивается скобами к черновому потолку, чтобы предотвратить намокание утеплителя влажным воздухом из эксплуатируемых помещений.

Водосток

По умолчанию плоская крыша выровнена по горизонтали, не имеет уклона, оборудуется парапетом по внешнему периметру и внутренним водостоком посередине или на нескольких участках сразу. Однако к плоским крышам так же часто относят односкатную конструкцию с малым углом наклона и наружным организованным водостоком вдоль нижней кромки.

Кроме того, кровельный пирог может иметь стандартную или инверсионную схему взаимного расположения слоев внутри него. Наружный водосток возможен только для классической схемы кровельного пирога, так как в отсутствие парапета балласт инверсионной кровли будет скатываться вниз, и падать на землю.

Таким образом, самой простой схемой для плоской крыши является наружный водосток со стандартным пирогом кровли. Для этого изготавливаются типовые наклонные четырехугольные фермы с параллельными поясами и раскосной решеткой восходящего, нисходящего типа. После монтажа плоских ферм на мауэрлат с расчетным шагом все они соединяются между собой стержнями поперечных раскосов.

Получившаяся плита имеет высокую продольную и поперечную жесткость. Конструкция не боится землетрясений, ударных нагрузок, например, от упавшего дерева, может выдерживать без разрушения многометровые снежные сугробы зимой.

Желоба водостока крепятся на крюках, в них же выводится капельник ската кровельного пирога. На одном углу коттеджа монтируется вертикальный стояк. В верхней части стояк соединяется с желобами воронкой. Снизу стоки из стояка попадают в дождеприемник или напрямую в подземный резервуар для вторичного использования.

Схема внутреннего водостока на порядок сложнее предыдущего варианта:

• крыша разбивается на несколько участков;
• посередине каждого изготавливается отверстие, устанавливается воронка трапа;
• под каждой воронкой внутри дома монтируется стояк ливневки;
• на поверхности крыши сооружается многошатровая стропильная система с обратным уклоном, где центром каждого шатра являются воронки, а стропильные ноги опускаются к ним от наружного периметра парапета крыши.

Поверхность разуклонки зашивается ориентировано-стружечной, древесно-стружечной, цементно-стружечной плитой, фанерой, магнезитовым листом. На поверхность наплавляется полимерный или битумный рулонный материал на основе стеклоткани.

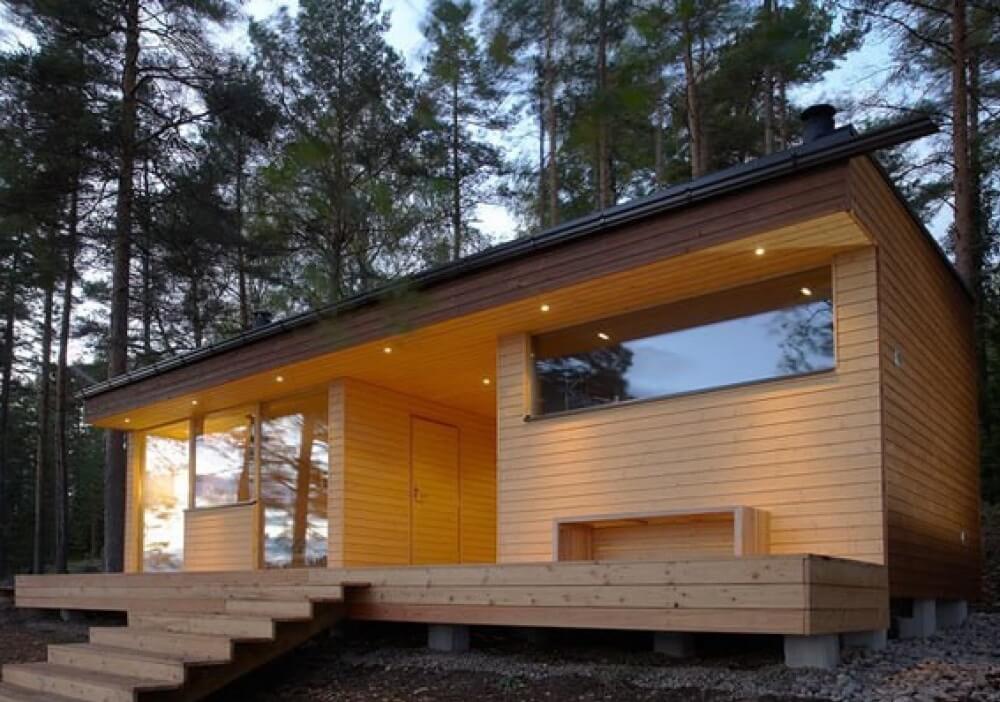

Таким образом, современное строительство каркасных домов под ключ ведется преимущественно с использованием плоских крыш, панорамного остекления, с низким цоколем и крыльцом, опоясывающими террасами и крытыми стоянками.
