Цоколь здания – варианты конструкции

08.1.2018

Изначально цоколь является архитектурным и конструкционным элементом здания. В проекты цоколь начали закладывать еще в царской России, причем в обязательном порядке, законодательно. Расположен цоколь между фундаментами и стенами, к нему примыкает отмостка, внутри него расположен этаж или подполье. Предлагаем готовые проекты домов с цоколем, который предохраняет нижнюю часть стен от преждевременного разрушения.

Назначение цоколя

Конструкционный элемент здания цоколь решает несколько задач:

  • защищает ограждающие конструкции дома и стеновые материалы от намокания;
  • повышает декоративную ценность узла примыкания стен здания к грунту;
  • защищает полы, подполье или подземный этаж от промерзания.

Цоколь может быть продолжением фундамента или самостоятельной сборной, монолитной конструкцией, воспринимающей конструкционные нагрузки от веса здания, передающей их далее на фундамент.

Другими словами, цоколь отсекает стены от фундамента, расположенного внутри грунта, впитывающего почвенную влагу. Наружное утепление цоколя позволяет снизить теплопотери в полах дома, экономить энергоноситель в системах обогрева.

Кроме того, вместе с утепленной отмосткой и пристенным дренажом теплый цоколь способен ликвидировать силы морозного вспучивания глинистых грунтов. Что резко повышает эксплуатационный ресурс фундамента и здания в целом. Например, дома из клееного бруса можно использовать столетиями.

Стены, начинающиеся от земли без цоколя, делают дом приземистым, а конструкцию логически незавершенной. В строительных нормативах существует выступающий, западающий цоколь и расположенный заподлицо с плоскостями наружных стен.

В каких фундаментах имеется цоколь?

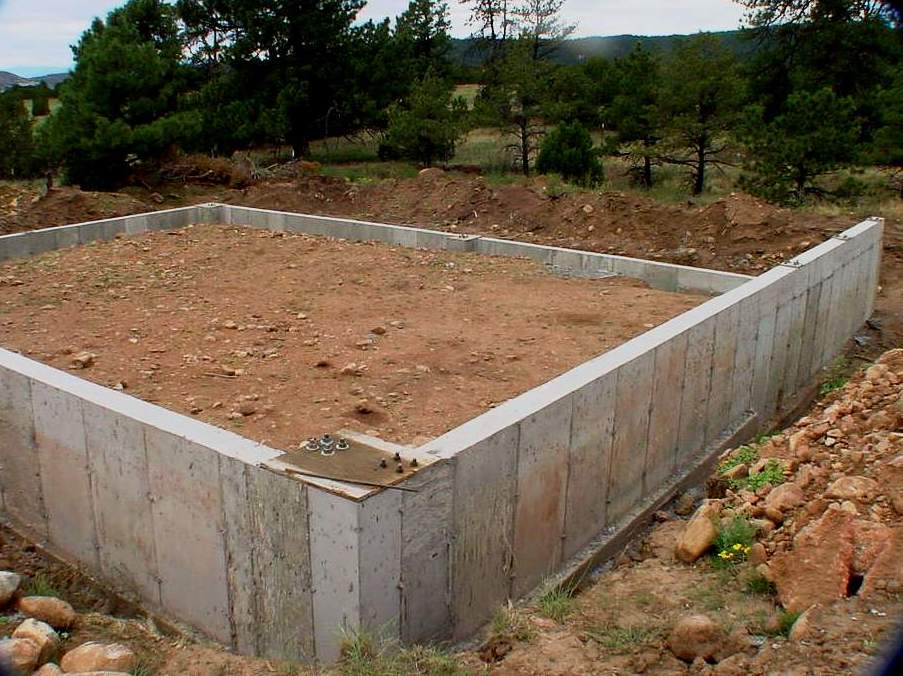

В СП под цоколем понимают исключительно несущие конструкции, поэтому данный конструктивный элемент имеется только в ленточных и плитных фундаментах. Это либо выступающая над землей часть МЗЛФ или плиты, либо кирпичная кладка поверх фундамента.

Основными нюансами являются:

  • перекрытие нулевого уровня всегда опирается на цоколь;
  • под зданием получается подполье, в котором необходимо обеспечить проветривание;
  • попасть в дом можно только с помощью крыльца.

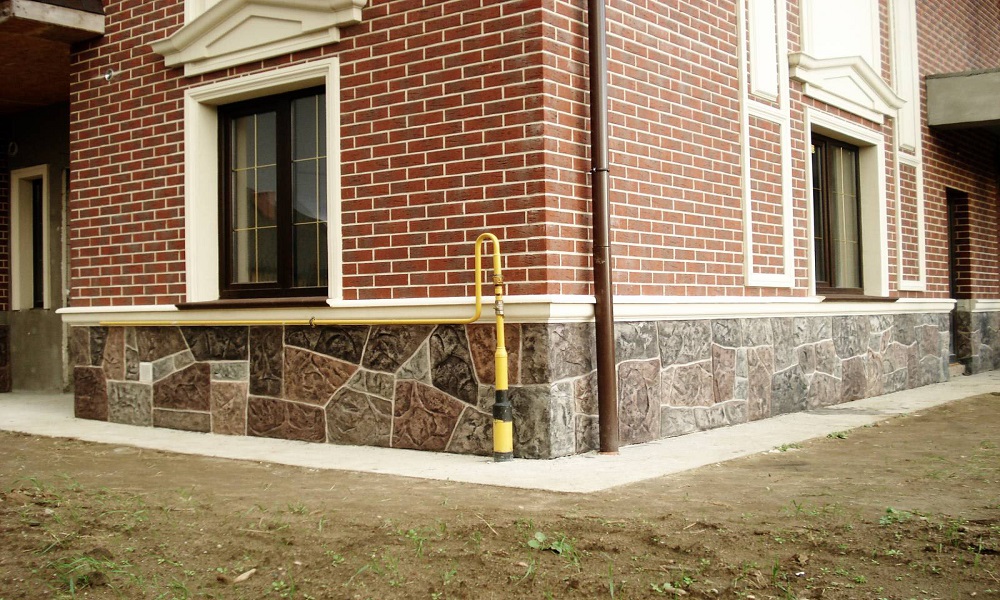

К цоколю примыкает отмостка, на этот конструкционный элемент может опираться декоративная облицовка стен здания, например, кирпичная кладка.

Фальшцоколь: забирка и завалинка

В свайных и столбчатых фундаментах конструкционные нагрузки воспринимают ростверки, не имеющие контакта с грунтом по всему периметру. Поэтому в прямом понимании цоколя здесь нет, что создает ряд проблем:

  • страдает архитектурный стиль здания «на курьих ножках»;
  • под домом полностью промерзает грунт;
  • в подпольное пространство заносится атмосферная влага, листва растений, открыт свободный доступ грызунам и мелким животным.

Поэтому изготавливается фальшцоколь, не воспринимающий нагрузок, выполняющий исключительно декоративно-защитную функцию. Существует два варианта фальшцоколя:

  • завалинка – пространство между уровнем земли и ростверком фундамента заваливают землей или теплоизоляционным материалом;

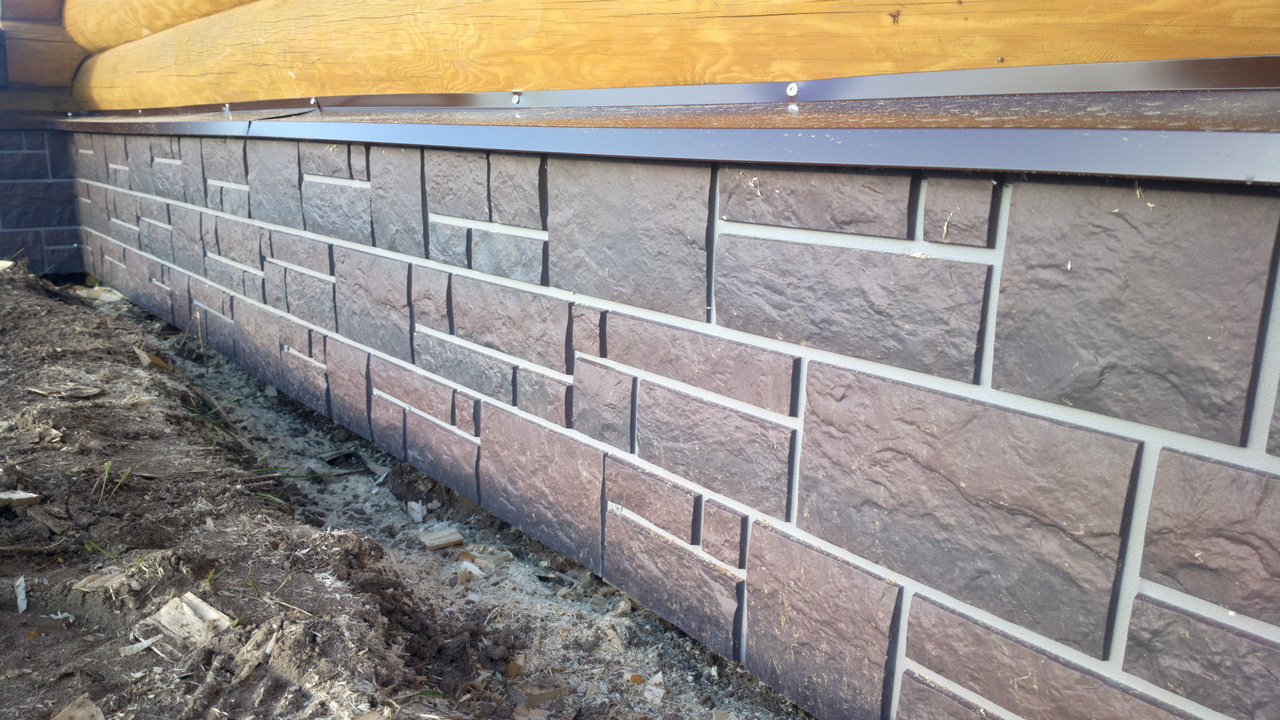

  • забирка – кладка между столбами/сваями фундамента или облицовка подвешенного на них каркаса листовым материалом.

На свайный ростверк обычно устанавливают дома из СИП панелей на сложном грунте и ландшафте. Основными отличиями фальшивого цоколя от настоящего в силу конструкционных особенностей являются:

  • внутри подполья, образованного забиркой/завалинкой, нет источников тепла, поэтому утеплять ограждающие конструкции и примыкающую отмостку в данном случае бессмысленно;
  • внутреннее пространство подполья должно проветриваться продухами вентиляции, площадь которых должна быть равна 1/30 от площади дома;
  • коммуникации в промерзающем подполье должны утепляться по максимуму.

Облицовка забирки листовыми материалами обходится дешевле, чем кирпичная кладка или зашивка доской, частокол. Поскольку каркас можно закрепить на сваях или столбах, а под кирпичную кладку придется заливать ленточный фундамент дополнительно.

Узел примыкания отмостки

Никаких логических проблем с узлами примыкания отмостки к цоколю на плитном или ленточном фундаменте не возникает в принципе, даже у не обладающих профильным образованием индивидуальных застройщиков. Зато при сооружении забирки часто присутствуют ошибки. Поэтому следует учесть нюансы:

  • забирку запрещено опирать на отмостку, так как при вспучивании грунта бетонная лента приподнимется на отдельных участках, разрушит или помнет сайдинг, профнастил;
  • примыкать отмостку к цоколю или забирке следует через демпферный слой, предохраняющий от теплового расширения конструкционных материалов;
  • высота продухов вентиляции от земли должна быть больше 40 см, чтобы их не переметало снегом зимой, закрывать их на зиму запрещено.

Уклон отмостки наружу позволяет отводить паводковые и ливневые стоки от несущих конструкций здания. В отмостку могут интегрироваться желоба ливневки и точечные дождеприемники, в которые собирают стоки кровельного водостока. Практикуем строительство  каркасных домов в вашем регионе с соблюдением указанных требований.

Что и как утеплять?

Теплоизоляция несущих и ограждающих конструкций решает две основных задачи: снижение теплопотерь и ликвидация морозного вспучивания. Поэтому следует учесть режим эксплуатации и отопления здания, геологические условия на участке:

  • ленточные и плитные фундамент имеет смысл утеплить снаружи по периметру, заложить теплоизоляцию под отмостку, чтобы сохранить под домом геотермальное тепло недр, и полностью исключить морозное пучение;
  • с фальшцоколем такое проделать невозможно, поэтому ни отмостку, ни забирку не имеет смысла теплоизолировать;
  • в зданиях с постоянным режимом отопления утепляется только отмостка и цоколь по периметру;
  • в домах без обогрева сезонной эксплуатации на пучинистом грунте необходимо дополнительно утеплить подошву фундамента и полы по грунту сплошным слоем, чтоб исключить морозное вспучивание;
  • в зданиях периодической эксплуатации с не регулярным включением обогрева используют предыдущую схему для перестраховки.

Таким образом, в здании необходимо использовать полноценный цоколь или забирку в случае ростверковых фундаментов. Это позволит увеличить срок службы стеновых материалов и ограждающих конструкций в целом. Мало того, при наличии цоколя баня из бруса так же будет иметь увеличенный эксплуатационный ресурс.
